Latching vs Non-Latching Relay: ອັນໃດດີກວ່າ?
2026-04-27 107

Relay ແມ່ນອົງປະກອບທີ່ສໍາຄັນທີ່ໃຊ້ໃນການຄວບຄຸມວົງຈອນໄຟຟ້າຢ່າງປອດໄພແລະມີປະສິດທິພາບ.ພວກເຂົາເຈົ້າອະນຸຍາດໃຫ້ສັນຍານຂະຫນາດນ້ອຍເພື່ອສະຫຼັບອຸປະກອນຂະຫນາດໃຫຍ່ເຊັ່ນ: ມໍເຕີ, ໄຟ, ແລະເຄື່ອງໃຊ້.ໃນຫຼາຍລະບົບ, ການເລືອກປະເພດທີ່ເຫມາະສົມຂອງ relay ສາມາດສົ່ງຜົນກະທົບຕໍ່ວິທີການເຮັດວຽກຂອງວົງຈອນທັງຫມົດ.ບົດຄວາມນີ້ອະທິບາຍຄວາມແຕກຕ່າງລະຫວ່າງ latching ແລະບໍ່ latching relays, ວິທີການເຮັດວຽກ, ແລະເວລາທີ່ທ່ານຄວນໃຊ້ແຕ່ລະຄົນ.ມັນຍັງກວມເອົາສາຍໄຟ, ຄວາມຜິດພາດທົ່ວໄປ, ແລະຄໍາແນະນໍາການແກ້ໄຂບັນຫາເພື່ອຊ່ວຍໃຫ້ທ່ານໃຊ້ລີເລຢ່າງຖືກຕ້ອງໃນການນໍາໃຊ້ຕົວຈິງ.

ລາຍການ

ຮູບທີ 1. Laatching vs Non-Latching Relay

Relay ແມ່ນຫຍັງ?

ກ relay ເປັນ ສະຫຼັບທີ່ໃຊ້ໄຟຟ້າ ທີ່ອະນຸຍາດໃຫ້ສັນຍານໄຟຟ້າຂະຫນາດນ້ອຍສາມາດຄວບຄຸມວົງຈອນຂະຫນາດໃຫຍ່ແລະມີອໍານາດຫຼາຍໄດ້ຢ່າງປອດໄພ.ມັນເຮັດວຽກໂດຍການສົ່ງກະແສໄຟຟ້າຂະຫນາດນ້ອຍໄປຫາທໍ່, ເຊິ່ງສ້າງແຮງແມ່ເຫຼັກທີ່ເຄື່ອນທີ່ຕິດຕໍ່ພາຍໃນເພື່ອເປີດຫຼືປິດວົງຈອນອື່ນ.ນີ້ອະນຸຍາດໃຫ້ອຸປະກອນທີ່ງ່າຍດາຍ, ເຊັ່ນ: ໄມໂຄຄອນຄວບຄຸມຫຼືສະຫຼັບ, ຄວບຄຸມອຸປະກອນທີ່ມີພະລັງງານສູງເຊັ່ນ: ມໍເຕີ, ໄຟ, ຫຼືເຄື່ອງໃຊ້ໂດຍບໍ່ມີການຈັດການແຮງດັນສູງໂດຍກົງ.ລັກສະນະຫນຶ່ງຂອງ relay ແມ່ນ ການແຍກໄຟຟ້າ, ເຊິ່ງເຮັດໃຫ້ດ້ານຄວບຄຸມແຍກອອກຈາກດ້ານການໂຫຼດແລະຊ່ວຍປົກປ້ອງສ່ວນທີ່ລະອຽດອ່ອນຈາກຄວາມເສຍຫາຍ.Relays ປົກກະຕິແລ້ວມີການຕິດຕໍ່ປົກກະຕິເປີດ (NO) ຫຼືປົກກະຕິປິດ (NC), ເຊິ່ງກໍານົດວ່າວົງຈອນປິດຫຼືເປີດໂດຍຄ່າເລີ່ມຕົ້ນ.

ເພື່ອເຂົ້າໃຈວິທີການເຮັດວຽກຂອງ Relay ໃນຄໍາຮ້ອງສະຫມັກຕົວຈິງ, ໃຫ້ເບິ່ງສອງປະເພດຕົ້ນຕໍ: latching Relays ແລະ relays ບໍ່ latching, ແລະວິທີການແຕ່ລະຄົນເຮັດວຽກ.

Laatching Relay ແມ່ນຫຍັງ ແລະມັນເຮັດວຽກແນວໃດ?

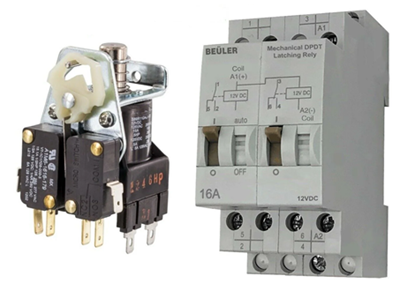

ຮູບທີ 2. ຕົວຢ່າງຂອງສາຍສົ່ງ

ກ latching relay ແມ່ນ relay ທີ່ຍັງຄົງຢູ່ຫຼືປິດເຖິງແມ່ນວ່າຫຼັງຈາກທີ່ທ່ານເອົາພະລັງງານອອກ.ມັນ "ຈື່"ລັດສຸດທ້າຍຂອງມັນ, ດັ່ງນັ້ນທ່ານບໍ່ຕ້ອງການພະລັງງານຢ່າງຕໍ່ເນື່ອງເພື່ອຮັກສາມັນຢູ່ໃນຕໍາແຫນ່ງ.ນີ້​ແມ່ນ​ຍ້ອນ​ວ່າ​ມັນ​ຍັງ​ເອີ້ນ​ວ່າ​ເປັນ​ relay bistable.

ນີ້ແມ່ນວິທີທີ່ມັນເຮັດວຽກ: ທ່ານສົ່ງກໍາມະຈອນໄຟຟ້າສັ້ນໄປຫາ coil relay, ແລະມັນຈະເປີດຫຼືປິດ.ພາຍໃນ, ມີສອກກົນຈັກຫຼືແມ່ເຫຼັກຂະຫນາດນ້ອຍຖືການຕິດຕໍ່ຢູ່ໃນສະຖານທີ່.ເມື່ອມັນສະຫຼັບ, ມັນຈະຢູ່ທີ່ນັ້ນເຖິງແມ່ນວ່າໃນເວລາທີ່ພະລັງງານຈະຫມົດໄປ.ເພື່ອປ່ຽນສະຖານະອີກເທື່ອຫນຶ່ງ, ທ່ານພຽງແຕ່ສົ່ງກໍາມະຈອນອື່ນ.

ມີສອງປະເພດທົ່ວໄປ.ກ relay latching ມ້ວນດຽວ ໃຊ້ຫນຶ່ງ coil ແລະການປ່ຽນແປງສະຖານະຂຶ້ນກັບທິດທາງຂອງປະຈຸບັນ.ກ relay latching ຄູ່ຄູ່ ໃຊ້ 2 ລວດ, ມ້ວນຫນຶ່ງແມ່ນໃຊ້ເພື່ອເປີດມັນ, ແລະອີກ coil ແມ່ນໃຊ້ເພື່ອປິດມັນ.ການອອກແບບທໍ່ຄູ່ແມ່ນງ່າຍຕໍ່ການຄວບຄຸມແລະມີຫຼາຍໃນວົງຈອນພາກປະຕິບັດ.ໂດຍປົກກະຕິແລ້ວເຈົ້າຈະໃຊ້ສາຍສົ່ງສະຕິກເມື່ອທ່ານຕ້ອງການປະຢັດພະລັງງານ ຫຼື ຮັກສາການຕັ້ງຄ່າເຖິງແມ່ນວ່າໃນລະຫວ່າງການສູນເສຍພະລັງງານ.

ຢ່າງໃດກໍຕາມ, ມັນຍັງມີບາງສິ່ງທີ່ຄວນພິຈາລະນາ.ວົງຈອນຄວບຄຸມສາມາດສັບສົນເລັກນ້ອຍ, ແລະທ່ານຕ້ອງການໃຫ້ແນ່ໃຈວ່າສັນຍານທີ່ຖືກຕ້ອງຖືກສົ່ງເພື່ອປ່ຽນສະຖານະຂອງມັນ.

Relay ທີ່ບໍ່ມີການ Latching ແມ່ນຫຍັງມັນເຮັດວຽກແນວໃດ?

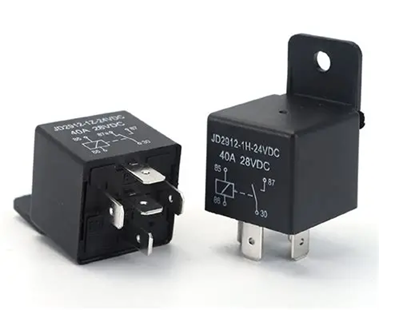

ຮູບທີ 3. Automotive Non-Latching Relay

ກ relay ບໍ່ latching ແມ່ນ relay ທີ່ພຽງແຕ່ຈະ ON ໃນຂະນະທີ່ທ່ານກໍາລັງສະຫນອງພະລັງງານ.ເມື່ອພະລັງງານຖືກໂຍກຍ້າຍ, ມັນຈະກັບຄືນສູ່ສະພາບເດີມຂອງມັນໂດຍອັດຕະໂນມັດ.ມັນບໍ່ໄດ້ເກັບຮັກສາຫຼືຈື່ຕໍາແຫນ່ງສຸດທ້າຍຂອງມັນ.

ນີ້ແມ່ນວິທີການເຮັດວຽກ: ເມື່ອທ່ານໃຊ້ພະລັງງານໃສ່ທໍ່, ມັນຈະດຶງການຕິດຕໍ່ພາຍໃນແລະປ່ຽນສະຖານະວົງຈອນ.ແຕ່ບໍ່ຄືກັບ relay latching, ມີ ບໍ່ມີກົນໄກການລັອກພາຍໃນ.ດັ່ງນັ້ນ, ເມື່ອພະລັງງານຢຸດ, ແຮງແມ່ເຫຼັກຈະຫາຍໄປ, ແລະພາກຮຽນ spring ທີ່ສ້າງຂຶ້ນໃນ pushes ຕິດຕໍ່ພົວພັນກັບຄືນສູ່ຕໍາແຫນ່ງເລີ່ມຕົ້ນຂອງເຂົາເຈົ້າ.

ທ່ານຈະສັງເກດເຫັນມັນປະຕິບັດຕາມພຶດຕິກໍາເລີ່ມຕົ້ນຂອງມັນສະເຫມີ.ຣີເລີຍເປີດປົກກະຕິ (ບໍ່) ຈະປິດຈົນກວ່າທ່ານຈະເປີດໄຟ, ໃນຂະນະທີ່ຣີເລປິດປົກກະຕິ (NC) ຈະເປີດຢູ່ຈົນກວ່າທ່ານຈະເປີດໃຊ້ມັນ.

ໂດຍປົກກະຕິແລ້ວ ເຈົ້າຈະໃຊ້ຣີເລ່ແບບບໍ່ສະຫຼັບເມື່ອອຸປະກອນພຽງແຕ່ຕ້ອງການແລ່ນໃນຂະນະທີ່ມີໄຟຢູ່, ເຊັ່ນໃນມໍເຕີ, ພັດລົມ ຫຼືລະບົບຄວບຄຸມທີ່ຄວນຢຸດທັນທີເມື່ອໄຟຖືກຕັດ.ມັນ​ງ່າຍ​ທີ່​ຈະ​ນໍາ​ໃຊ້​, ແຕ່​ວ່າ​ມັນ​ຈໍາ​ເປັນ​ຕ້ອງ​ມີ​ພະ​ລັງ​ງານ​ຕໍ່​ເນື່ອງ​ຖ້າ​ຫາກ​ວ່າ​ທ່ານ​ຕ້ອງ​ການ​ໃຫ້​ມັນ​ມີ​ການ​ເຄື່ອນ​ໄຫວ​.

Latching vs Non-Latching Relay: ຄວາມແຕກຕ່າງຕົ້ນຕໍ

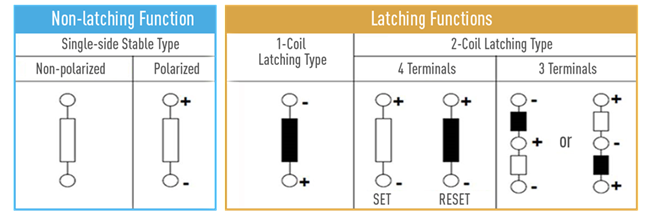

ຮູບທີ 4. ຟັງຊັນ Latching vs Non-Latching Relay Functions

ໃນປັດຈຸບັນທີ່ທ່ານໄດ້ເຫັນວິທີການເຮັດວຽກຂອງທັງສອງ, ນີ້ແມ່ນການປຽບທຽບທີ່ງ່າຍດາຍລະຫວ່າງພວກມັນເພື່ອໃຫ້ທ່ານສາມາດເລືອກໄດ້ໄວຂຶ້ນ.

Relay latching ຮັກສາສະຖານະສຸດທ້າຍຂອງຕົນເຖິງແມ່ນວ່າໃນເວລາທີ່ພະລັງງານໄດ້ຖືກໂຍກຍ້າຍອອກ, ໃນຂະນະທີ່ relay ທີ່ບໍ່ແມ່ນ latching ຍັງຄົງມີການເຄື່ອນໄຫວພຽງແຕ່ໃນຂະນະທີ່ພະລັງງານຖືກນໍາໃຊ້.ຄວາມແຕກຕ່າງອັນໜຶ່ງອັນນີ້ມີຜົນກະທົບກັບພຶດຕິກຳຂອງພວກມັນ, ການໃຊ້ພະລັງງານຫຼາຍປານໃດ ແລະ ທ່ານຄວນໃຊ້ພວກມັນຢູ່ໃສ.ນີ້ແມ່ນການປຽບທຽບທີ່ຈະແຈ້ງ:

ຄວາມຊົງຈໍາຂອງລັດ

- latching Relay ຈື່ຈໍາສະຖານະສຸດທ້າຍຂອງມັນ ON ຫຼື OFF.
- relay ທີ່ບໍ່ latching ສະເຫມີກັບຄືນສູ່ສະຖານະເລີ່ມຕົ້ນຂອງມັນ.

ຄວາມຕ້ອງການພະລັງງານ

- ລີເລສຈັບພຽງແຕ່ຕ້ອງການພະລັງງານເມື່ອສະຫຼັບ.
- Relay ທີ່ບໍ່ມີ latching ຕ້ອງການພະລັງງານຢ່າງຕໍ່ເນື່ອງເພື່ອໃຫ້ ON.

ປະສິດທິພາບພະລັງງານ

- latching Relay ແມ່ນປະຫຍັດພະລັງງານຫຼາຍ, ໂດຍສະເພາະສໍາລັບລະບົບຫມໍ້ໄຟ.
- Relays ບໍ່ latching ໃຊ້ພະລັງງານຫຼາຍໃນໄລຍະເວລາ.

ວິທີການຄວບຄຸມ

- ລັອດ​ລີ​ເລ​ຕ້ອງ​ມີ​ສັນ​ຍານ​ກຳ​ມະ​ຈອນ (ບາງ​ຄັ້ງ​ການ​ຄວບ​ຄຸມ ON/OFF ແຍກ​ຕ່າງ​ຫາກ).
- Relays ທີ່ບໍ່ແມ່ນ latching ແມ່ນງ່າຍດາຍ, ພຽງແຕ່ນໍາໃຊ້ພະລັງງານເພື່ອກະຕຸ້ນ.

ພຶດຕິກໍາທີ່ລົ້ມເຫລວ

- latting relays ຢູ່ໃນສະຖານະສຸດທ້າຍຂອງເຂົາເຈົ້າໃນລະຫວ່າງການສູນເສຍພະລັງງານ.
- Relays ທີ່ບໍ່ແມ່ນ latching reset ເມື່ອພະລັງງານສູນເສຍ (ປອດໄພກວ່າສໍາລັບບາງລະບົບ).

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

- latching Relay ຖືກນໍາໃຊ້ໃນອຸປະກອນ smart, ວົງຈອນຫນ່ວຍຄວາມຈໍາ, ແລະລະບົບພະລັງງານຕ່ໍາ.
- ລີເລທີ່ບໍ່ມີການ latching ແມ່ນໃຊ້ໃນມໍເຕີ, ເຄື່ອງໃຊ້, ແລະລະບົບທີ່ຕ້ອງຢຸດເມື່ອໄຟຟ້າຖືກຕັດ.

ຂໍ້ດີແລະຂໍ້ເສຍຂອງ Latching Relays & Non-Latching Relays

Latching Relay

ຂໍ້ດີ:

• ໃຊ້ພະລັງງານຕໍ່າຫຼາຍ ເນື່ອງຈາກມັນຕ້ອງການພະລັງງານພຽງແຕ່ເມື່ອປ່ຽນ

• ຈື່ຈໍາສະຖານະສຸດທ້າຍຂອງມັນ, ເຖິງແມ່ນວ່າໃນລະຫວ່າງການສູນເສຍພະລັງງານ

•ດີເລີດສໍາລັບລະບົບພະລັງງານຫມໍ້ໄຟແລະປະຫຍັດພະລັງງານ

• ຫຼຸດຜ່ອນຄວາມຮ້ອນ ແລະ ການເສຍພະລັງງານໃນໄລຍະເວລາ

ຂໍ້ເສຍ:

• ການຄວບຄຸມສາມາດຊັບຊ້ອນໄດ້ໜ້ອຍໜຶ່ງ (ການຄວບຄຸມກຳມະຈອນ ຫຼື ບິດຄູ່)

•ທ່ານຕ້ອງການຕິດຕາມສະຖານະປັດຈຸບັນຂອງມັນຢູ່ໃນລະບົບຂອງທ່ານ

• ບໍ່ເໝາະສົມຖ້າທ່ານຕ້ອງການໃຫ້ລະບົບຣີເຊັດອັດຕະໂນມັດຫຼັງຈາກການສູນເສຍພະລັງງານ

Relay ທີ່ບໍ່ຕິດ

ຂໍ້ດີ:

•ໃຊ້ງ່າຍ, ພຽງແຕ່ໃຊ້ພະລັງງານເພື່ອເປີດໃຊ້ງານ

• ພຶດຕິກຳທີ່ຄາດເດົາໄດ້ (ກັບຄືນສູ່ສະຖານະເລີ່ມຕົ້ນສະເໝີ)

• ດີກວ່າສຳລັບລະບົບທີ່ລົ້ມເຫລວທີ່ສະຖານະ OFF ປອດໄພກວ່າ

• ງ່າຍກວ່າໃນການອອກແບບ ແລະຄວບຄຸມໃນວົງຈອນສ່ວນໃຫຍ່

ຂໍ້ເສຍ

• ຕ້ອງການໄຟຢ່າງຕໍ່ເນື່ອງເພື່ອເປີດຢູ່

• ບໍລິໂພກພະລັງງານຫຼາຍຂຶ້ນຕາມເວລາ

•ສາມາດສ້າງຄວາມຮ້ອນຫຼາຍໃນການດໍາເນີນງານຍາວ

ເມື່ອໃດທີ່ທ່ານຄວນໃຊ້ Relay ທີ່ບໍ່ມີການລ໋ອກ ແລະ latching?

ການເລືອກລະຫວ່າງ latching ແລະບໍ່ latching Relay ແມ່ນຂຶ້ນກັບວ່າທ່ານຕ້ອງການໃຫ້ລະບົບຂອງທ່ານປະຕິບັດແນວໃດໃນລະຫວ່າງແລະຫຼັງຈາກການນໍາໃຊ້ພະລັງງານ.

ທ່ານຄວນ ໃຊ້ relay latching ເມື່ອທ່ານຕ້ອງການ ຊ່ວຍປະຢັດພະລັງງານຫຼືຮັກສາລັດສຸດທ້າຍ ເຖິງແມ່ນວ່າຫຼັງຈາກພະລັງງານໄດ້ຖືກໂຍກຍ້າຍ.ມັນ​ເປັນ​ທາງ​ເລືອກ​ທີ່​ດີ​ສໍາ​ລັບ​ອຸ​ປະ​ກອນ​ທີ່​ໃຊ້​ຫມໍ້​ໄຟ​, ສະ​ຫຼັບ​ເຮືອນ​ອັດ​ສະ​ລິ​ຍະ​, ແລະ​ລະ​ບົບ​ທີ່​ຈໍາ​ເປັນ​ຕ້ອງ​ຈື່​ວ່າ​ພວກ​ເຂົາ​ເຈົ້າ​ໄດ້​ເປີດ​ຫຼື​ປິດ​.ເນື່ອງຈາກວ່າມັນພຽງແຕ່ຕ້ອງການພະລັງງານໃນເວລາທີ່ສະຫຼັບ, ມັນຊ່ວຍຫຼຸດຜ່ອນການໃຊ້ພະລັງງານໃນໄລຍະເວລາ.ມັນຍັງເປັນປະໂຫຍດໃນສະຖານະການທີ່ເຈົ້າຕ້ອງການໃຫ້ອຸປະກອນສືບຕໍ່ເຮັດວຽກຢູ່ໃນສະຖານະສຸດທ້າຍຂອງມັນເຖິງແມ່ນວ່າຫຼັງຈາກໄຟຟ້າຂັດຈັງຫວະ.

ໃນທາງກົງກັນຂ້າມ, ທ່ານຄວນ ໃຊ້ relay ທີ່ບໍ່ latching ເມື່ອທ່ານຕ້ອງການລະບົບ ດໍາເນີນການພຽງແຕ່ໃນຂະນະທີ່ມີພະລັງງານ.ມັນຖືກນໍາໃຊ້ໃນມໍເຕີ, ພັດລົມ, ເຄື່ອງໃຊ້, ແລະລະບົບການຄວບຄຸມອຸດສາຫະກໍາທີ່ອຸປະກອນຄວນຈະຢຸດທັນທີເມື່ອພະລັງງານຖືກຖອດອອກ.ນີ້ເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ປອດໄພກວ່າສໍາລັບຄໍາຮ້ອງສະຫມັກຈໍານວນຫຼາຍຍ້ອນວ່າມັນກັບຄືນສູ່ສະຖານະເລີ່ມຕົ້ນຂອງມັນໂດຍອັດຕະໂນມັດ.ມັນຍັງງ່າຍຕໍ່ການຄວບຄຸມເພາະວ່າທ່ານພຽງແຕ່ຕ້ອງການໃຊ້ພະລັງງານເພື່ອເປີດໃຊ້ມັນ.

ວິທີການເລືອກລະຫວ່າງ latching ແລະ non-Latching Relays

ການເລືອກ Relay ທີ່ຖືກຕ້ອງແມ່ນບໍ່ສັບສົນຖ້າທ່ານສຸມໃສ່ວິທີການທີ່ລະບົບຂອງທ່ານຕ້ອງການປະຕິບັດ.

ທໍາອິດ, ຄິດວ່າ ກ່ຽວ​ກັບ​ການ​ນໍາ​ໃຊ້​ພະ​ລັງ​ງານ​.ຖ້າໂຄງການຂອງທ່ານເຮັດວຽກຢູ່ໃນຫມໍ້ໄຟຫຼືທ່ານຕ້ອງການທີ່ຈະປະຫຍັດພະລັງງານ, latching relay ເປັນທາງເລືອກທີ່ດີກວ່າຍ້ອນວ່າມັນພຽງແຕ່ໃຊ້ພະລັງງານໃນເວລາທີ່ສະຫຼັບ.ຖ້າ ການບໍລິໂພກພະລັງງານ ບໍ່ແມ່ນຄວາມກັງວົນ, relay ທີ່ບໍ່ແມ່ນ latching ສາມາດເຮັດວຽກໄດ້ດີ.

ຕໍ່ໄປ, ພິຈາລະນາສິ່ງທີ່ຄວນເກີດຂຶ້ນໃນລະຫວ່າງການສູນເສຍພະລັງງານ.ຖ້າທ່ານຕ້ອງການໃຫ້ອຸປະກອນຢູ່ໃນສະຖານະສຸດທ້າຍຂອງມັນ, ໃຫ້ໄປກັບ latching relay.ຖ້າທ່ານຕ້ອງການໃຫ້ລະບົບປິດ ຫຼື ຣີເຊັດອັດຕະໂນມັດເພື່ອຄວາມປອດໄພ, ລີເລ່ທີ່ບໍ່ຕິດສະຕິກແມ່ນທາງເລືອກທີ່ປອດໄພກວ່າ.

ເຈົ້າຄວນເບິ່ງຄືກັນ ຄວບ​ຄຸມ​ຄວາມ​ສັບ​ສົນ​.Laatching Relays ອາດຈະຕ້ອງການສັນຍານກໍາມະຈອນຫຼືການຄວບຄຸມ ON / OFF ແຍກຕ່າງຫາກ, ເຊິ່ງເຮັດໃຫ້ການອອກແບບສະລັບສັບຊ້ອນເລັກນ້ອຍ.Relays ທີ່ບໍ່ latching ແມ່ນງ່າຍດາຍກວ່ານັບຕັ້ງແຕ່ທ່ານພຽງແຕ່ນໍາໃຊ້ພະລັງງານເພື່ອເຮັດໃຫ້ພວກມັນມີການເຄື່ອນໄຫວ.

ປັດໄຈອື່ນແມ່ນ ປະເພດຂອງຄໍາຮ້ອງສະຫມັກ.ສໍາລັບອຸປະກອນອັດສະລິຍະ, ລະບົບທີ່ອີງໃສ່ຫນ່ວຍຄວາມຈໍາ, ຫຼືການອອກແບບທີ່ມີປະສິດທິພາບດ້ານພະລັງງານ, ລີເລັອດແມ່ນໃຊ້.ສໍາລັບມໍເຕີ, ເຄື່ອງໃຊ້, ແລະລະບົບອຸດສາຫະກໍາທີ່ຄວນຈະດໍາເນີນການພຽງແຕ່ໃນເວລາທີ່ພະລັງງານ, relays ບໍ່ latching ແມ່ນເຫມາະສົມກວ່າ.

ຄວາມແຕກຕ່າງຂອງສາຍສາຍລະຫວ່າງສາຍສະແລັກ ແລະ ລີເລທີ່ບໍ່ແມ່ນສະຕິກ

ຄວາມແຕກຕ່າງຂອງສາຍໄຟສ່ວນໃຫຍ່ແມ່ນມາຈາກວິທີການຄວບຄຸມແຕ່ລະ relay.

ກ relay ບໍ່ latching ແມ່ນງ່າຍດາຍທີ່ຈະສາຍ.ທ່ານເຊື່ອມຕໍ່ coil ກັບແຫຼ່ງພະລັງງານໂດຍຜ່ານສະວິດຫຼືສັນຍານການຄວບຄຸມ.ເມື່ອໃຊ້ພະລັງງານ, ລີເລຈະເປີດໃຊ້ງານ.ເມື່ອພະລັງງານຖືກຖອດອອກ, ມັນຈະປິດ.ການໂຫຼດແມ່ນເຊື່ອມຕໍ່ຜ່ານຕິດຕໍ່ພົວພັນ COM, NO, ຫຼື NC, ຂຶ້ນກັບວ່າທ່ານຕ້ອງການໃຫ້ວົງຈອນປະຕິບັດແນວໃດ.ການຕັ້ງຄ່ານີ້ແມ່ນກົງໄປກົງມາເພາະວ່າທ່ານພຽງແຕ່ຕ້ອງການເສັ້ນຄວບຄຸມຫນຶ່ງເພື່ອໃຫ້ມັນເປີດ.

ກ latching relay ແມ່ນສາຍແຕກຕ່າງກັນຍ້ອນວ່າມັນຕ້ອງການສັນຍານເພື່ອສະຫຼັບ ON ແລະອື່ນເພື່ອປິດ.ໃນລີເລສຕັອດຄູ່, ທ່ານມີສອງ input ແຍກຕ່າງຫາກ, ຫນຶ່ງ coil ສໍາລັບ SET (ເປີດ) ແລະອື່ນສໍາລັບການ RESET (ປິດ).ແຕ່ລະທໍ່ແມ່ນກະຕຸ້ນໂດຍກໍາມະຈອນສັ້ນ.ໃນ relay latching ມ້ວນດຽວ, ສາຍໄຟແມ່ນຂຶ້ນກັບຂົ້ວ, ຊຶ່ງຫມາຍຄວາມວ່າທິດທາງຂອງປະຈຸບັນກໍານົດວ່າມັນຈະເປີດຫຼືປິດ.ນີ້ເຮັດໃຫ້ສາຍໄຟສັບສົນເລັກນ້ອຍເມື່ອທຽບກັບ relay ທີ່ບໍ່ latching.

ຄວາມຜິດພາດທົ່ວໄປໃນເວລາທີ່ການນໍາໃຊ້ Relays

ນີ້ແມ່ນຄວາມຜິດພາດທີ່ພົບເລື້ອຍທີ່ສຸດທີ່ທ່ານຄວນຫຼີກເວັ້ນໃນເວລາທີ່ໃຊ້ Relay:

ເລືອກປະເພດ relay ຜິດ - ການໃຊ້ relay latching ແທນ relay ທີ່ບໍ່ແມ່ນ latching (ຫຼືໃນທາງກັບກັນ) ສາມາດເຮັດໃຫ້ລະບົບເຮັດວຽກບໍ່ຖືກຕ້ອງ.

ສາຍໄຟບໍ່ຖືກຕ້ອງ (NO ແລະ NC ສັບສົນ) - ການປະສົມການຕິດຕໍ່ປົກກະຕິເປີດ (NO) ແລະປິດປົກກະຕິ (NC) ສາມາດເຮັດໃຫ້ອຸປະກອນເປີດຫຼືປິດໃນເວລາທີ່ຜິດພາດ.

ການ​ນໍາ​ໃຊ້​ການ​ຈັດ​ອັນ​ດັບ relay ຜິດ​ພາດ​ - ຖ້າ relay ບໍ່ໄດ້ຈັດອັນດັບສໍາລັບແຮງດັນຫຼືປະຈຸບັນຂອງທ່ານ, ຕິດຕໍ່ພົວພັນສາມາດ overheat, ໄຫມ້, ຫຼືລົ້ມເຫຼວ.

ບໍ່ມີ flyback diode ຢູ່ coil ໄດ້ - ການຂ້າມ diode ສາມາດເຮັດໃຫ້ເກີດແຮງດັນໄຟຟ້າທີ່ອາດຈະທໍາລາຍ microcontroller ຫຼືວົງຈອນຄວບຄຸມຂອງທ່ານ.

ຮັກສາການເປີດ relays ທີ່ບໍ່ latching ດົນເກີນໄປ - ພະລັງງານຢ່າງຕໍ່ເນື່ອງສາມາດນໍາໄປສູ່ການນໍາໃຊ້ພະລັງງານທີ່ສູງຂຶ້ນແລະຄວາມຮ້ອນພິເສດ.

ການລະເລີຍການໂດດດ່ຽວ ແລະການປົກປ້ອງທີ່ຖືກຕ້ອງ - ອັນນີ້ສາມາດເຮັດໃຫ້ເກີດບັນຫາສິ່ງລົບກວນ ຫຼືທໍາລາຍອົງປະກອບເອເລັກໂຕຣນິກທີ່ລະອຽດອ່ອນ.

ການ​ແກ້​ໄຂ​ບັນ​ຫາ Relay​

ຖ້າ relay ຂອງທ່ານເຮັດວຽກບໍ່ຖືກຕ້ອງ, ນີ້ແມ່ນບາງບັນຫາທົ່ວໄປແລະວິທີທີ່ທ່ານສາມາດກວດເບິ່ງພວກມັນ:

Relay ບໍ່ຄລິກ (ບໍ່​ມີ​ສຽງ​ສະ​ຫຼັບ​) - ໃຫ້​ກວດ​ເບິ່ງ​ວ່າ coil ໄດ້​ຮັບ​ພະ​ລັງ​ງານ​.ໃຊ້ multimeter ເພື່ອກວດສອບແຮງດັນ.ຖ້າບໍ່ມີແຮງດັນ, ບັນຫາອາດຈະຢູ່ໃນວົງຈອນຄວບຄຸມຫຼືສາຍໄຟ.

ຄລິກ Relay ແຕ່ບໍ່ປ່ຽນການໂຫຼດ - ຕິດຕໍ່ພົວພັນອາດຈະເສຍຫາຍຫຼື worn ອອກ.ນອກຈາກນັ້ນ, ໃຫ້ກວດເບິ່ງວ່າສາຍໄຟຖືກເຊື່ອມຕໍ່ຢ່າງຖືກຕ້ອງກັບ COM, NO, ຫຼື NC.

Relay ຕິດຢູ່ ຫຼື ປິດ - ນີ້ສາມາດເກີດຂຶ້ນຍ້ອນການຕິດຕໍ່ welded ຫຼືຄວາມລົ້ມເຫຼວຂອງກົນຈັກ.ໃນ latching Relays, ຍັງກວດເບິ່ງວ່າສັນຍານກໍາມະຈອນທີ່ຖືກຕ້ອງຖືກສົ່ງ.

ການດໍາເນີນງານແບບບໍ່ຢຸດຢັ້ງ (ບາງຄັ້ງກໍ່ໃຊ້ໄດ້) - ສາຍໄຟວ່າງ, ການເຊື່ອມຕໍ່ບໍ່ດີ, ຫຼືການສະຫນອງພະລັງງານທີ່ບໍ່ຫມັ້ນຄົງສາມາດເຮັດໃຫ້ເກີດບັນຫານີ້.ກວດເບິ່ງທຸກຈຸດເຊື່ອມຕໍ່ ແລະການເຊື່ອມຕໍ່.

overheating Relay - ນີ້ປົກກະຕິແລ້ວຫມາຍຄວາມວ່າ relay ແມ່ນ overloaded ຫຼືແຕ້ມປະຈຸບັນຫຼາຍເກີນໄປ.ໃຫ້ແນ່ໃຈວ່າການຈັດອັນດັບ relay ກົງກັບການໂຫຼດຂອງທ່ານ.

ວົງຈອນຄວບຄຸມບໍ່ຕອບສະໜອງຢ່າງຖືກຕ້ອງ - ຖ້າທ່ານກໍາລັງໃຊ້ microcontroller, ກວດເບິ່ງອົງປະກອບທີ່ຂາດຫາຍໄປເຊັ່ນ flyback diode, ຫຼືລະດັບສັນຍານທີ່ບໍ່ຖືກຕ້ອງ.

ສະຫຼຸບ

latching ແລະບໍ່ latching relays ອາດຈະມີລັກສະນະຄ້າຍຄືກັນ, ແຕ່ພວກເຂົາເຈົ້າປະຕິບັດຕົວແຕກຕ່າງກັນຫຼາຍ.Relay latching ແມ່ນດີທີ່ສຸດໃນເວລາທີ່ທ່ານຕ້ອງການປະຫຍັດພະລັງງານຫຼືຮັກສາສະຖານະສຸດທ້າຍ, ໃນຂະນະທີ່ relay ທີ່ບໍ່ແມ່ນ latching ແມ່ນດີກວ່າສໍາລັບການຄວບຄຸມງ່າຍດາຍແລະການປັບອັດຕະໂນມັດ.ໂດຍການເຂົ້າໃຈວິທີການເຮັດວຽກຂອງແຕ່ລະປະເພດ, ພ້ອມກັບຂໍ້ໄດ້ປຽບ, ສາຍໄຟ, ແລະບັນຫາທົ່ວໄປ, ທ່ານສາມາດເລືອກ Relay ທີ່ເຫມາະສົມສໍາລັບໂຄງການຂອງທ່ານ.ໃນທີ່ສຸດ, ການເລືອກ relay ທີ່ຖືກຕ້ອງຈະຊ່ວຍປັບປຸງຄວາມປອດໄພ, ການປະຕິບັດ, ແລະຄວາມຫນ້າເຊື່ອຖືໃນລະບົບຂອງທ່ານ.
