Hysteresis ມີຜົນກະທົບແນວໃດຕໍ່ການປະຕິບັດວົງຈອນ, ຄວາມຫມັ້ນຄົງ, ແລະປະສິດທິພາບ
2026-05-14 27

Hysteresis ເປັນແນວຄວາມຄິດທີ່ສໍາຄັນໃນເອເລັກໂຕຣນິກທີ່ອະທິບາຍວ່າເປັນຫຍັງບາງລະບົບຕອບສະຫນອງແຕກຕ່າງກັນໂດຍອີງໃສ່ສະຖານະທີ່ຜ່ານມາຂອງພວກເຂົາ.ແທນທີ່ຈະປະຕິກິລິຍາທັນທີຕໍ່ກັບທຸກໆການປ່ຽນແປງການປ້ອນຂໍ້ມູນຂະຫນາດນ້ອຍ, ລະບົບ hysteretic ໃຊ້ຜົນກະທົບຂອງຄວາມຊົງຈໍາທີ່ຊ່ວຍປັບປຸງຄວາມຫມັ້ນຄົງແລະຫຼຸດຜ່ອນການປ່ຽນທີ່ບໍ່ຕ້ອງການ.ພຶດຕິກໍານີ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການປຽບທຽບ, Schmitt triggers, ລະບົບແມ່ເຫຼັກ, ແລະພະລັງງານເອເລັກໂຕຣນິກເພື່ອສ້າງການດໍາເນີນງານວົງຈອນທີ່ເຊື່ອຖືໄດ້ຫຼາຍ.ຄວາມເຂົ້າໃຈວິທີການເຮັດວຽກຂອງ hysteresis ຊ່ວຍອະທິບາຍຜົນກະທົບຂອງມັນຕໍ່ການປະຕິບັດ, ປະສິດທິພາບ, ແລະການອອກແບບເອເລັກໂຕຣນິກປະຕິບັດ.

ລາຍການ

Hysteresis ໃນວົງຈອນເອເລັກໂຕຣນິກແມ່ນຫຍັງ?

Hysteresis ໃນວົງຈອນອີເລັກໂທຣນິກຫມາຍເຖິງເງື່ອນໄຂທີ່ຜົນຜະລິດຂອງລະບົບບໍ່ພຽງແຕ່ຂຶ້ນກັບເງື່ອນໄຂການປ້ອນຂໍ້ມູນໃນປະຈຸບັນເທົ່ານັ້ນ, ແຕ່ຍັງຢູ່ໃນສະພາບການດໍາເນີນງານທີ່ຜ່ານມາ.ແທນທີ່ຈະໃຊ້ຂອບເຂດການສະຫຼັບດຽວ, ລະບົບ hysteretic ປົກກະຕິຈະດໍາເນີນການດ້ວຍການເປີດໃຊ້ງານແຍກຕ່າງຫາກ ແລະຈຸດປິດໃຊ້ງານ.ຄວາມແຕກຕ່າງລະຫວ່າງຂອບເຂດເຫຼົ່ານີ້ປະກອບເປັນປ່ອງຢ້ຽມ hysteresis.

ໃນເອເລັກໂຕຣນິກພາກປະຕິບັດ, hysteresis ສ້າງຜົນກະທົບຄວາມຊົງຈໍາ.ເມື່ອອຸປະກອນປ່ຽນສະຖານະ, ມັນຈະບໍ່ປີ້ນກັບກັນທັນທີເມື່ອເງື່ອນໄຂການປ້ອນຂໍ້ມູນມີການປ່ຽນແປງເລັກນ້ອຍໃນທິດທາງກົງກັນຂ້າມ.ພຶດຕິກໍານີ້ຊ່ວຍໃຫ້ລະບົບຮັກສາການດໍາເນີນງານທີ່ຄາດເດົາໄດ້ຫຼາຍຂຶ້ນພາຍໃຕ້ເງື່ອນໄຂທີ່ມີການປ່ຽນແປງ.

Hysteresis ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ:

• ວົງຈອນປຽບທຽບ

• Schmitt ກະຕຸ້ນ

• ໄຟຟ້າ

• ລະບົບການເກັບຮັກສາແມ່ເຫຼັກ

• ລະບົບການຄວບຄຸມອຸດສາຫະກໍາ

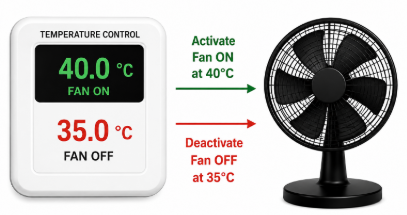

ຮູບທີ 2. ພັດລົມຄວບຄຸມອຸນຫະພູມໂດຍໃຊ້ຈຸດເປີດ ແລະປິດແຍກຕ່າງຫາກເພື່ອການເຮັດວຽກທີ່ສະຖຽນ

ຕົວຢ່າງ, ພັດລົມເຢັນອາດຈະເປີດຢູ່ 40°C ແຕ່ຍັງຄົງມີການເຄື່ອນໄຫວຈົນກ່ວາອຸນຫະພູມຫຼຸດລົງຕໍ່າກວ່າ 35°C.ການ​ນໍາ​ໃຊ້​ທີ່​ແຕກ​ຕ່າງ​ກັນ​ ເປີດ ແລະ ປິດເກນ ປ້ອງກັນການຖີບລົດໄວເມື່ອສະພາບການເຮັດວຽກເໜັງຕີງໃກ້ຈຸດທີ່ຕັ້ງໄວ້.

ໂດຍບໍ່ມີການ hysteresis, ລະບົບປະຕິບັດງານຢູ່ໃກ້ກັບລະດັບອາດຈະ react ຢ່າງຕໍ່ເນື່ອງກັບສັນຍານຂະຫນາດນ້ອຍ v ariat ions.ພຶດຕິກໍານີ້ສາມາດຜະລິດ relay chatter, triggering ທີ່ບໍ່ຖືກຕ້ອງ, ການດໍາເນີນງານທີ່ບໍ່ຫມັ້ນຄົງ, ແລະກິດຈະກໍາສະຫຼັບຫຼາຍເກີນໄປ.

ເນື່ອງຈາກຄວາມສາມາດໃນການສະຫນັບສະຫນູນການຕັດສິນໃຈທີ່ຫມັ້ນຄົງພາຍໃຕ້ເງື່ອນໄຂທີ່ມີການປ່ຽນແປງ, hysteresis ຍັງຄົງເປັນຫຼັກການທີ່ສໍາຄັນໃນການອອກແບບເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມ.

Hysteresis ເຮັດວຽກແນວໃດໃນລະບົບທີ່ແທ້ຈິງ

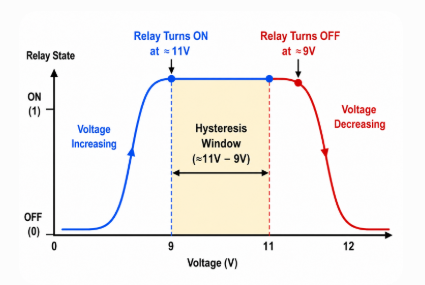

ຮູບທີ 3. ພຶດຕິກຳການປ່ຽນ Relay ສະແດງການແຍກເປີດ ແລະ ປິດຂອບເຂດດ້ວຍໜ້າຈໍ Hysteresis

ຫນຶ່ງໃນຕົວຢ່າງທີ່ງ່າຍດາຍທີ່ສຸດຂອງ hysteresis ປາກົດຢູ່ໃນການດໍາເນີນງານ relay.

ຈິນຕະນາການ ກ Relay 12V ເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານທີ່ປ່ຽນແປງໄດ້.

ພຶດຕິກໍາການປ່ຽນ Relay

•ແຮງດັນຄ່ອຍໆເພີ່ມຂຶ້ນຈາກ 0V

• Relay ເປີດໃຊ້ຢູ່ທີ່ປະມານ 11V

• ແຮງດັນຫຼຸດລົງຊ້າໆ

• Relay ຍັງເຮັດວຽກຢູ່

• ສຸດທ້າຍ Relay ປິດໃກ້ 9V

ຄວາມແຕກຕ່າງລະຫວ່າງແຮງດັນການກະຕຸ້ນແລະການປິດໃຊ້ງານແມ່ນເອີ້ນວ່າ ປ່ອງຢ້ຽມ hysteresis.

Relay ຮັກສາສະຖານະທີ່ຜ່ານມາຂອງມັນຊົ່ວຄາວແທນທີ່ຈະຕອບສະຫນອງຕໍ່ການປ່ຽນແປງແຮງດັນຂະຫນາດນ້ອຍ.ຫຼັກການດຽວກັນນີ້ປະກົດຢູ່ໃນລະບົບທີ່ໄດ້ຮັບຜົນກະທົບຈາກສິ່ງລົບກວນໄຟຟ້າ, ແຮງດັນໄຟຟ້າ, ການລົບກວນແມ່ເຫຼັກໄຟຟ້າ (EMI), ແລະການເຫນັງຕີງຂອງຄວາມຮ້ອນ.ການລົບກວນເຫຼົ່ານີ້ສາມາດແນະນໍາ v ariat ions ຂະຫນາດນ້ອຍໃນສັນຍານແລະສະພາບການດໍາເນີນງານ, ເຮັດໃຫ້ພຶດຕິກໍາທີ່ຄົງທີ່ຂອງຄວາມຫມັ້ນຄົງຍາກທີ່ຈະຮັກສາໂດຍບໍ່ມີການ hysteresis.

Hysteresis ສະຖຽນລະພາບການຕັດສິນໃຈຂອງເກນພາຍໃຕ້ເງື່ອນໄຂທີ່ເໜັງຕີງ ແລະ ຫຼຸດຜ່ອນເຫດການສະຫຼັບຫຼາຍເກີນໄປທີ່ອາດຈະເຮັດໃຫ້ອາຍຸຂອງອົງປະກອບສັ້ນລົງ.ນີ້ແມ່ນເຫດຜົນທີ່ວ່າ hysteresis ຖືກລວມເຂົ້າກັບລະບົບເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມຫຼາຍ.

ຫຼັກການຫຼັກ ແລະສາເຫດຂອງ Hysteresis

ຄຸນນະສົມບັດກໍານົດຂອງ hysteresis ແມ່ນ ພຶດຕິກໍາຄວາມຊົງຈໍາ.ລະບົບ hysteretic ຕອບສະຫນອງຕາມເງື່ອນໄຂໃນປະຈຸບັນແລະສະຖານະການປະຕິບັດກ່ອນ.ດັ່ງນັ້ນ, ການເພີ່ມການປ້ອນຂໍ້ມູນແລະການຫຼຸດລົງຂອງວັດສະດຸປ້ອນປະຕິບັດຕາມເສັ້ນທາງຕອບສະຫນອງທີ່ແຕກຕ່າງກັນ.

ນີ້ສ້າງລັກສະນະ hysteresis loop.

Rate-Dependent vs Rate-Independent Hysteresis

ຄຸນສົມບັດ	ອັດຕາ - ເອກະລາດ	ອັດຕາຂຶ້ນກັບ
ຕອບສະໜອງ	ສ່ວນຫຼາຍແມ່ນບໍ່ປ່ຽນແປງ	ແຕກຕ່າງກັນກັບຄວາມໄວ
ຄວາມອ່ອນໄຫວ	ຕໍ່າ	ສູງ
ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ	ແມ່ເຫຼັກຖາວອນ	ເອເລັກໂຕຣນິກພະລັງງານ
ການນໍາໃຊ້ວິສະວະກໍາ	ການຮັກສາແມ່ເຫຼັກ	ການວິເຄາະການສະຫຼັບແບບໄດນາມິກ

ສາເຫດຕົ້ນຕໍຂອງ Hysteresis

•ການຈັດຮຽງໂດເມນແມ່ເຫຼັກ

ໃນວັດສະດຸແມ່ເຫຼັກ, ໂດເມນແມ່ເຫຼັກກ້ອງຈຸລະທັດອາດຈະສອດຄ່ອງບາງສ່ວນເຖິງແມ່ນວ່າຫຼັງຈາກສະຫນາມແມ່ເຫຼັກພາຍນອກຖືກໂຍກຍ້າຍ.ການຈັດຕໍາແຫນ່ງທີ່ຕົກຄ້າງນີ້ສ້າງຜົນກະທົບຄວາມຊົງຈໍາທີ່ປະກອບສ່ວນເຂົ້າໃນພຶດຕິກໍາ hysteresis ແມ່ເຫຼັກ.

• ການສາກໄຟ

ໃນອຸປະກອນ semiconductor, ຄ່າໄຟຟ້າທີ່ຕິດຢູ່ສາມາດຊັກຊ້າການຕອບສະຫຼັບແລະເຮັດໃຫ້ພຶດຕິກໍາຂອງອຸປະກອນຂຶ້ນກັບລັດໄຟຟ້າທີ່ຜ່ານມາ.ຜົນກະທົບນີ້ແມ່ນສັງເກດເຫັນທົ່ວໄປໃນເຕັກໂນໂລຊີຄວາມຊົງຈໍາແລະລະບົບ transistor-based.

•ຜົນກະທົບກົນຈັກແລະຄວາມຮ້ອນ

ການເຄື່ອນໄຫວກົນຈັກແລະອຸນຫະພູມ v ariat ions ສາມາດແນະນໍາການຕອບສະຫນອງຊັກຊ້າລະຫວ່າງພຶດຕິກໍາການປ້ອນຂໍ້ມູນແລະຜົນຜະລິດ.ຜົນກະທົບເຫຼົ່ານີ້ມັກຈະຖືກສັງເກດເຫັນຢູ່ໃນລີເລ, ເຊັນເຊີ, ແລະລະບົບຄວບຄຸມອຸນຫະພູມທີ່ການປ່ຽນແປງທາງດ້ານຮ່າງກາຍມີອິດທິພົນຕໍ່ການເຮັດວຽກຂອງລະບົບ.

• ຄວາມຄິດເຫັນໃນທາງບວກ

ວົງຈອນເອເລັກໂຕຣນິກຈໍານວນຫຼາຍຕັ້ງໃຈສ້າງ hysteresis ຜ່ານເຄືອຂ່າຍຄໍາຄຶດຄໍາເຫັນ.ຄໍາຕິຊົມໃນທາງບວກເຮັດໃຫ້ການປ່ຽນຂອບເຂດແລະຊ່ວຍສ້າງພຶດຕິກໍາທີ່ມີການຄວບຄຸມຫຼາຍຂຶ້ນ.ວິທີການນີ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຕົວປຽບທຽບ, Schmitt triggers, ແລະວົງຈອນເຄື່ອງຂະຫຍາຍສຽງປະຕິບັດງານເພື່ອປັບປຸງຄວາມຫມັ້ນຄົງຂອງສັນຍານພາຍໃຕ້ເງື່ອນໄຂການປ່ຽນແປງ.

ຄວາມເຂົ້າໃຈແມ່ເຫຼັກ Hysteresis Loops

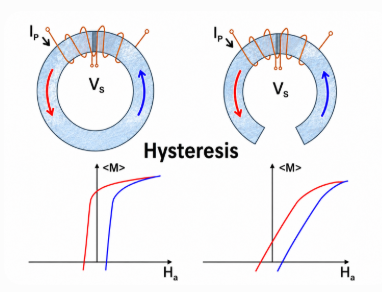

ຮູບ 4. ວົງ Hysteresis ສະນະແມ່ເຫຼັກທີ່ສະແດງເສັ້ນທາງການສະກົດຈິດທີ່ແຕກຕ່າງກັນໃນລະຫວ່າງການປ່ຽນສະໜາມແມ່ເຫຼັກ

ວັດສະດຸແມ່ເຫຼັກສະຫນອງຫນຶ່ງໃນຕົວຢ່າງທີ່ຊັດເຈນທີ່ສຸດຂອງພຶດຕິກໍາ hysteresis.hysteresis ສະນະແມ່ເຫຼັກເກີດຂື້ນໃນເວລາທີ່ວັດສະດຸຮັກສາການສະກົດຈິດຫຼັງຈາກພາກສະຫນາມແມ່ເຫຼັກພາຍນອກຖືກໂຍກຍ້າຍ.

ວັດສະດຸ ferromagnetic ເຊັ່ນ: ທາດເຫຼັກ, nickel, cobalt, ແລະເຫຼັກ silicon ຕາມທໍາມະຊາດສະແດງໃຫ້ເຫັນຜົນກະທົບນີ້ເນື່ອງຈາກວ່າໂດເມນແມ່ເຫຼັກພາຍໃນອາດຈະສອດຄ່ອງບາງສ່ວນເຖິງແມ່ນວ່າຫຼັງຈາກການປ່ຽນແປງສະພາບພາກສະຫນາມ.

ຄວາມເຂົ້າໃຈກ່ຽວກັບ Hysteresis Loop

ວົງ hysteresis ອະທິບາຍຄວາມສໍາພັນລະຫວ່າງ:

• ຄວາມແຮງຂອງສະໜາມແມ່ເຫຼັກ (H)

• ຄວາມໜາແໜ້ນຂອງກະແສແມ່ເຫຼັກ (B)

B = f(H)

ການເພີ່ມຂື້ນແລະການຫຼຸດລົງຂອງສະຫນາມແມ່ເຫຼັກປະຕິບັດຕາມເສັ້ນທາງທີ່ແຕກຕ່າງກັນ, ການສ້າງວົງປິດທີ່ສະແດງໃຫ້ເຫັນເຖິງພຶດຕິກໍາຄວາມຈໍາຂອງແມ່ເຫຼັກ.ວົງຈອນ hysteresis ກວ້າງກວ່າໂດຍທົ່ວໄປແລ້ວຊີ້ໃຫ້ເຫັນການສູນເສຍພະລັງງານຫຼາຍກວ່າເກົ່າ, ການຜະລິດຄວາມຮ້ອນເພີ່ມຂຶ້ນ, ແລະປະສິດທິພາບໂດຍລວມຫຼຸດລົງ.

ເສັ້ນໂຄ້ງຂອງ Hysteresis ໄດ້ຖືກກວດກາຢ່າງໃກ້ຊິດໃນລະຫວ່າງການອອກແບບຂອງຫມໍ້ແປງ, ມໍເຕີ, ແລະລະບົບພະລັງງານເພາະວ່າການສູນເສຍຫຼາຍເກີນໄປສາມາດສ້າງຄວາມກົດດັນຄວາມຮ້ອນໃນໄລຍະຍາວ.

ໃນການສະຫນອງພະລັງງານແບບສະຫຼັບພາກປະຕິບັດ, ວັດສະດຸ ferrite ມັກຈະເປັນທີ່ນິຍົມເພາະວ່າການສູນເສຍເຫຼັກກ້າຊິລິໂຄນເພີ່ມຂຶ້ນຢ່າງຫຼວງຫຼາຍພາຍໃຕ້ການດໍາເນີນງານທີ່ມີຄວາມຖີ່ສູງ.

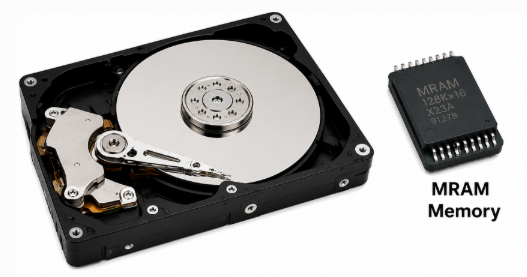

ຮູບທີ 5. ອຸປະກອນເກັບຮັກສາແມ່ເຫຼັກໂດຍໃຊ້ Hysteresis ສຳລັບການເກັບຮັກສາຂໍ້ມູນ

Hysteresis ສະນະແມ່ເຫຼັກໃນການເກັບຮັກສາຂໍ້ມູນ

ຮາດດິດແລະເທກໂນໂລຍີຄວາມຊົງຈໍາແມ່ເຫຼັກແມ່ນອີງໃສ່ hysteresis.ເນື່ອງຈາກວ່າວັດສະດຸແມ່ເຫຼັກຮັກສາການສະກົດຈິດຫຼັງຈາກການໂຍກຍ້າຍພະລັງງານ, ຂໍ້ມູນຍັງຄົງເກັບຮັກສາໄວ້ໂດຍບໍ່ມີການພະລັງງານໄຟຟ້າຢ່າງຕໍ່ເນື່ອງ.

ການໃຊ້ທົ່ວໄປຕັ້ງແຕ່ຮາດດິດ, ລະບົບເທບແມ່ເຫຼັກ, ແລະເທກໂນໂລຍີ Magnetoresistive random-access memory (MRAM), ເຊິ່ງທັງຫມົດແມ່ນອີງໃສ່ hysteresis ສະນະແມ່ເຫຼັກສໍາລັບການເກັບຮັກສາຂໍ້ມູນແລະຄວາມສາມາດໃນການເກັບຮັກສາທີ່ບໍ່ປ່ຽນແປງ.

ວັດສະດຸຫຼັກແມ່ເຫຼັກແລະການປຽບທຽບປະສິດທິພາບ

ການຄັດເລືອກວັດສະດຸຫຼັກມີຜົນກະທົບໂດຍກົງຕໍ່ການສູນເສຍ hysteresis, ປະສິດທິພາບ, ການຜະລິດຄວາມຮ້ອນ, ແລະການປະຕິບັດໃນໄລຍະຍາວໃນລະບົບການຫັນປ່ຽນແລະສະຫຼັບ.ວັດສະດຸທີ່ແຕກຕ່າງກັນຕອບສະຫນອງທີ່ແຕກຕ່າງກັນກັບສະຫນາມແມ່ເຫຼັກເນື່ອງຈາກ v ariat ions ໃນໂຄງສ້າງປະລໍາມະນູ, ການບີບບັງຄັບ, permeability, ແລະລັກສະນະການຮັກສາສະນະແມ່ເຫຼັກ.ຄວາມແຕກຕ່າງເຫຼົ່ານີ້ກາຍເປັນສິ່ງສໍາຄັນໂດຍສະເພາະໃນຫມໍ້ແປງ, inductors, switching power supply, motors electric, and high-frequency power systems.

ການປຽບທຽບວັດສະດຸຫຼັກແມ່ເຫຼັກທົ່ວໄປ

ວັດສະດຸ	ຄວາມຖີ່	ພີ່ນ້ອງ ການສູນເສຍຫຼັກ	ພີ່ນ້ອງ ຄ່າໃຊ້ຈ່າຍ	ປົກກະຕິ ຄໍາຮ້ອງສະຫມັກ
ເຫຼັກກ້າຊິລິໂຄນ	50–60 Hz	ປານກາງ	ຕໍ່າ	ຫມໍ້ແປງອຸປະກອນ, ມໍເຕີ
Ferrite	kHz–MHz	ຕໍ່າ	ຂະຫນາດກາງ	SMPS, ວົງຈອນ RF, EMI ການສະກັດກັ້ນ
ໂລຫະ Amorphous	50–400 Hz	ຕໍ່າຫຼາຍ	ສູງ	ການຫັນເປັນພະລັງງານປະສິດທິພາບ

ໃນຂະນະທີ່ວັດສະດຸທັງຫມົດສະຫນັບສະຫນູນການດໍາເນີນງານແມ່ເຫຼັກ, ການປະຕິບັດຂອງພວກມັນສາມາດແຕກຕ່າງກັນຢ່າງຫຼວງຫຼາຍພາຍໃຕ້ເງື່ອນໄຂການປະຕິບັດ.ການເລືອກວັດສະດຸມັກຈະຂຶ້ນກັບຄວາມຕ້ອງການປະຕິບັດງານແທນທີ່ຈະເປັນການປະຕິບັດທາງທິດສະດີຢ່າງດຽວ.

ຕົວຢ່າງ, ການຫັນເປັນຜົນປະໂຫຍດມັກຈະໃຊ້ເຫຼັກຊິລິຄອນເນື່ອງຈາກວ່າປະສິດທິພາບຄ່າໃຊ້ຈ່າຍແລະຄວາມຫນ້າເຊື່ອຖືໄດ້ສ້າງຕັ້ງຂຶ້ນມາດົນນານ.ການສະຫນອງພະລັງງານຄວາມຖີ່ສູງມັກຈະໃຊ້ ferrite ເນື່ອງຈາກວ່າຄວາມຕ້ານທານໄຟຟ້າສູງຂອງມັນຊ່ວຍຫຼຸດຜ່ອນການສູນເສຍກະແສໄຟຟ້າ.ໝໍ້ແປງໄຟຟ້າທີ່ມີປະສິດຕິພາບພະລັງງານໃຊ້ວັດສະດຸ amorphous ຫຼາຍຂຶ້ນຍ້ອນວ່າການສູນເສຍຕ່ໍາສາມາດປັບປຸງປະສິດທິພາບໃນໄລຍະຍາວ.ຄວາມເຂົ້າໃຈກ່ຽວກັບການຊື້ຂາຍເຫຼົ່ານີ້ຊ່ວຍດຸ່ນດ່ຽງພຶດຕິກໍາຄວາມຮ້ອນ, ເປົ້າຫມາຍປະສິດທິພາບ, ແລະຄວາມຕ້ອງການປະຕິບັດງານ.

ອ່ອນ vs ວັດສະດຸແມ່ເຫຼັກແຂງ

ໂດຍທົ່ວໄປແລ້ວວັດສະດຸແມ່ເຫຼັກຖືກແບ່ງອອກເປັນປະເພດອ່ອນ ແລະແຂງ ໂດຍອີງໃສ່ວິທີທີ່ພວກມັນກາຍເປັນແມ່ເຫຼັກ ແລະ demagnetized ໄດ້ຢ່າງງ່າຍດາຍ.

ຊັບສິນ	ອ່ອນ ວັດສະດຸແມ່ເຫຼັກ	ແຂງ ວັດສະດຸແມ່ເຫຼັກ
ການບີບບັງຄັບ	ຕໍ່າ	ສູງ
ການສູນເສຍ Hysteresis	ຕ່ໍາກວ່າ	ສູງກວ່າ
ການນໍາໃຊ້ຕົ້ນຕໍ	ໝໍ້ແປງ	ແມ່ເຫຼັກຖາວອນ
ການເກັບຮັກສາຂໍ້ມູນ	ຕໍ່າ	ສູງ

ວັດສະດຸແມ່ເຫຼັກອ່ອນສາມາດປ່ຽນສະຖານະແມ່ເຫຼັກຢ່າງໄວວາດ້ວຍການປ້ອນພະລັງງານທີ່ຂ້ອນຂ້າງຕໍ່າ.ພວກມັນມັກໃນເຄື່ອງຫັນປ່ຽນ ແລະ inductors ບ່ອນທີ່ມີວົງຈອນແມ່ເຫຼັກຊ້ຳໆເກີດຂຶ້ນ.

ວັດສະດຸແມ່ເຫຼັກແຂງຕ້ານການ demagnetization ແລະຮັກສາຄຸນສົມບັດແມ່ເຫຼັກສໍາລັບໄລຍະເວລາຕໍ່ໄປອີກແລ້ວ.ວັດສະດຸເຫຼົ່ານີ້ຖືກນໍາໃຊ້ທົ່ວໄປໃນແມ່ເຫຼັກຖາວອນແລະລະບົບການເກັບຮັກສາແມ່ເຫຼັກ.

ການພິຈາລະນາການເລືອກປະຕິບັດ

ການເລືອກວັດສະດຸຫຼັກແມ່ເຫຼັກປະກອບດ້ວຍຫຼາຍກ່ວາພຽງແຕ່ເລືອກທາງເລືອກທີ່ມີການສູນເສຍ hysteresis ຕ່ໍາສຸດ.ການເລືອກວັດສະດຸຍັງຂຶ້ນກັບການພິຈາລະນາພາກປະຕິບັດເຊັ່ນ: ຄວາມຖີ່ຂອງການດໍາເນີນງານ, ເງື່ອນໄຂຄວາມຮ້ອນ, ເປົ້າຫມາຍປະສິດທິພາບ, ຂໍ້ຈໍາກັດຂະຫນາດ, ຄວາມຕ້ອງການການຈັດການພະລັງງານ, ແລະຄ່າໃຊ້ຈ່າຍໂດຍລວມ.ປັດໃຈເຫຼົ່ານີ້ລວມເອົາອິດທິພົນຕໍ່ການປະຕິບັດ, ຄວາມຫນ້າເຊື່ອຖື, ແລະຄວາມເຫມາະສົມກັບຄໍາຮ້ອງສະຫມັກສະເພາະ.

ຕົວຢ່າງ, ການສະຫນອງພະລັງງານສະຫຼັບຄວາມຖີ່ສູງໂດຍທົ່ວໄປໄດ້ຮັບຜົນປະໂຫຍດຈາກແກນ ferrite ເນື່ອງຈາກການສູນເສຍຕ່ໍາໃນລະຫວ່າງການສະຫຼັບຢ່າງໄວວາ.ໃນຂະນະດຽວກັນ, ເຄື່ອງຫັນເປັນອຸປະກອນທີ່ເຮັດວຽກຢູ່ໃນຄວາມຖີ່ຂອງຕາຂ່າຍໄຟຟ້າມາດຕະຖານອາດຈະສືບຕໍ່ໃຊ້ເຫຼັກກ້າຊິລິໂຄນເນື່ອງຈາກປະສິດທິພາບຄ່າໃຊ້ຈ່າຍແລະຄວາມຫນ້າເຊື່ອຖືທີ່ພິສູດແລ້ວ.

ການເລືອກວັດສະດຸມີຜົນກະທົບໂດຍກົງຕໍ່ປະສິດທິພາບໃນໄລຍະຍາວ, ພຶດຕິກໍາຄວາມຮ້ອນ, ແລະການປະຕິບັດລະບົບໂດຍລວມ.ຄວາມເຂົ້າໃຈກ່ຽວກັບການຊື້ຂາຍເຫຼົ່ານີ້ຊ່ວຍໃຫ້ທ່ານສາມາດເລືອກວັດສະດຸແມ່ເຫຼັກທີ່ກົງກັບຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກທີ່ດີກວ່າ.

Hysteresis ໃນອຸປະກອນ Semiconductor

ຮູບທີ 6. ອຸປະກອນ SCR ແລະ TRIAC ທີ່ໃຊ້ໃນການສະຫຼັບແອັບພລິເຄຊັນ

Thyristors ແມ່ນອຸປະກອນປ່ຽນ semiconductor ທີ່ຖືກອອກແບບມາສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີແຮງດັນສູງແລະກະແສໄຟຟ້າສູງ.ບໍ່ເຫມືອນກັບ transistors ທໍາມະດາທີ່ຕອບສະຫນອງຢ່າງຕໍ່ເນື່ອງຕໍ່ສັນຍານການຄວບຄຸມ, thyristors ໃຊ້ກົນໄກການ latching ທີ່ອະນຸຍາດໃຫ້ອຸປະກອນທີ່ຈະຍັງຄົງ conductive ຫຼັງຈາກເປີດໃຊ້.

ພຶດຕິກໍາການເຮັດວຽກນີ້ສ້າງລັກສະນະຫນ່ວຍຄວາມຈໍາເພາະວ່າຜົນຜະລິດຂອງອຸປະກອນແມ່ນຂຶ້ນກັບບາງສ່ວນຢູ່ໃນສະຖານະທີ່ຜ່ານມາຂອງມັນ.ເມື່ອຖືກກະຕຸ້ນ, ການດໍາເນີນການສືບຕໍ່ຈົນກ່ວາສະພາບການດໍາເນີນງານຫຼຸດລົງຕໍ່າກວ່າຂອບເຂດຈໍາກັດໄຟຟ້າສະເພາະ.

ວິທີການປະຕິບັດການ latching ເຮັດວຽກ

ອຸປະກອນເຊັ່ນ Silicon Controlled Rectifiers (SCRs) ແລະ TRIACs ອີງໃສ່ latching ແລະຖືລັກສະນະປະຈຸບັນ.

ຫຼັງຈາກໄດ້ຮັບກໍາມະຈອນປະຕູຮົ້ວ, ອຸປະກອນເຂົ້າສູ່ສະຖານະ conductive ແລະສືບຕໍ່ປະຕິບັດງານເຖິງແມ່ນວ່າໃນເວລາທີ່ສັນຍານປະຕູໄດ້ໂຍກຍ້າຍອອກ.ການປະຕິບັດຢຸດເຊົາພຽງແຕ່ຫຼັງຈາກປະຈຸບັນຫຼຸດລົງຕໍ່າກວ່າເກນການຖືຄອງໃນປະຈຸບັນ.

ເນື່ອງຈາກວ່າການເປີດໃຊ້ງານແລະການປິດໃຊ້ງານເກີດຂຶ້ນພາຍໃຕ້ເງື່ອນໄຂໄຟຟ້າທີ່ແຕກຕ່າງກັນ, thyristors ສະແດງໃຫ້ເຫັນພຶດຕິກໍາທີ່ຄ້າຍຄືກັນກັບ hysteresis.

ຕົວກໍານົດການທີ່ສໍາຄັນຜົນກະທົບຕໍ່ການປະຕິບັດ

• Latching Current: ຕ້ອງການກະແສໄຟຟ້າຕໍ່າສຸດໃນທັນທີຫຼັງຈາກການກະຕຸ້ນ.

• ການຖືກະແສໄຟຟ້າ: ຕ້ອງການກະແສໄຟຟ້າຕໍ່າສຸດເພື່ອຮັກສາການນໍາ.

• Gate Trigger Current: ຕ້ອງໃຊ້ກະແສໄຟຟ້າເພື່ອເປີດໃຊ້ອຸປະກອນ.

• Blocking Voltage: ຄວາມສາມາດຂອງແຮງດັນ OFF-state ສູງສຸດ.

ຕົວຢ່າງສະຖານະການເລືອກອຸປະກອນ

ຄໍາຮ້ອງສະຫມັກ	ແນະນຳ ອຸປະກອນ	ເຫດຜົນ
ຕົວຄວບຄຸມຄວາມໄວພັດລົມ	BT136 TRIAC	ການສະຫຼັບ AC ສອງທິດທາງ ຄວາມສາມາດ
ການຄວບຄຸມເຄື່ອງຈັກອຸດສາຫະກໍາ	TYN612 SCR	ແຮງດັນສູງແລະປະຈຸບັນ ຄວາມສາມາດໃນການຈັດການ
ວົງຈອນການສຶກສາ	TIC106 SCR	ການ​ດໍາ​ເນີນ​ງານ​ພະ​ລັງ​ງານ​ຕ​່​ໍ​າ​ງ່າຍ​ດາຍ​ແລະ​ ການເຂົ້າເຖິງ

ຂະບວນການຄັດເລືອກມັກຈະຂຶ້ນກັບວິທີການອຸປະກອນພົວພັນກັບສະພາບແວດລ້ອມການດໍາເນີນງານ.

ຕົວຢ່າງ, ເຄື່ອງຄວບຄຸມຄວາມໄວພັດລົມຂອງຄົວເຮືອນຫຼື dimmer ແສງສະຫວ່າງໂດຍທົ່ວໄປໃຊ້ BT136 TRIAC ເນື່ອງຈາກວ່າຄວາມສາມາດປ່ຽນ bidirectional ຂອງມັນເຮັດໃຫ້ການຄວບຄຸມ AC ງ່າຍຂຶ້ນ.ນັບຕັ້ງແຕ່ການໄຫຼວຽນຂອງກະແສໄຟຟ້າສະຫຼັບໃນທັງສອງທິດທາງ, TRIAC ສາມາດດໍາເນີນການໃນລະຫວ່າງທັງສອງເຄິ່ງຂອງວົງຈອນ AC ໂດຍບໍ່ມີການຮຽກຮ້ອງໃຫ້ມີອົງປະກອບສະຫຼັບເພີ່ມເຕີມ.ລັກສະນະນີ້ຊ່ວຍຫຼຸດຜ່ອນຄວາມສັບສົນຂອງວົງຈອນແລະເຮັດໃຫ້ການປະຕິບັດຕົວຈິງຫຼາຍຂຶ້ນໃນເຄື່ອງໃຊ້ໄຟຟ້າທີ່ຫນາແຫນ້ນ.

ລະບົບຄວບຄຸມມໍເຕີອຸດສາຫະກໍາອາດຈະສະຫນັບສະຫນູນການ TYN612 SCR, ເຊິ່ງຖືກອອກແບບມາເພື່ອຈັດການກັບເງື່ອນໄຂພະລັງງານທີ່ສູງຂຶ້ນແລະສະພາບແວດລ້ອມການດໍາເນີນງານທີ່ມີຄວາມຕ້ອງການຫຼາຍ.ແອັບພລິເຄຊັນທີ່ກ່ຽວຂ້ອງກັບການໂຫຼດປັດຈຸບັນທີ່ໃຫຍ່ກວ່າ ແລະຂໍ້ກໍານົດກ່ຽວກັບການຄວບຄຸມພະລັງງານມັກຈະໄດ້ຮັບຜົນປະໂຫຍດຈາກຄວາມສາມາດໃນການສະຫຼັບທີ່ແຂງແຮງຂຶ້ນ ແລະການປັບປຸງຄວາມແຂງແຮງ.

ສໍາລັບໂຄງການການສຶກສາແລະຄໍາຮ້ອງສະຫມັກການຄວບຄຸມພະລັງງານຕ່ໍາ, ໄດ້ TIC106 SCR ຍັງຄົງເປັນທາງເລືອກທີ່ປະຕິບັດໄດ້ເນື່ອງຈາກພຶດຕິກໍາການດໍາເນີນງານທີ່ງ່າຍດາຍແລະການເຂົ້າເຖິງສໍາລັບການທົດລອງ.ມັນຖືກນໍາໃຊ້ເລື້ອຍໆໃນວົງຈອນສະຫຼັບການແນະນໍາທີ່ຄວາມງ່າຍຂອງຄວາມເຂົ້າໃຈແລະການປະຕິບັດມີຄວາມສໍາຄັນ.

ວິທີການທີ່ອີງໃສ່ຄໍາຮ້ອງສະຫມັກນີ້ສະແດງໃຫ້ເຫັນວ່າການເລືອກອຸປະກອນບໍ່ພຽງແຕ່ຂຶ້ນກັບຂໍ້ມູນສະເພາະຂອງໄຟຟ້າເທົ່ານັ້ນ, ແຕ່ຍັງຢູ່ໃນຄວາມຕ້ອງການຂອງລະບົບ, ສະພາບການເຮັດວຽກແລະການພິຈາລະນາການອອກແບບພາກປະຕິບັດ.

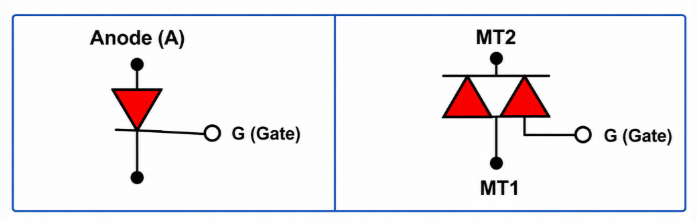

ຮູບທີ 7. ສັນຍາລັກ SCR ແລະ TRIAC ສະແດງໂຄງສ້າງການປ່ຽນທີ່ແຕກຕ່າງກັນ

SCR vs TRIAC

ຄຸນສົມບັດ	SCR	TRIAC
ທິດທາງປະຈຸບັນ	ທິດທາງດຽວ	ສອງທິດ
AC Switching	ຈຳກັດ	ເລີດ
DC Applications	ທົ່ວໄປ	ຫນ້ອຍທົ່ວໄປ
ການຄວບຄຸມພະລັງງານ	ສູງ	ປານກາງ
ການນໍາໃຊ້ປົກກະຕິ	ລະບົບອຸດສາຫະກໍາ	ການຄ້າ ອຸ​ປະ​ກອນ​ເອ​ເລັກ​ໂຕຣ​ນິກ​

Hysteresis ໃນວົງຈອນປຽບທຽບແລະ Schmitt Trigger Circuits

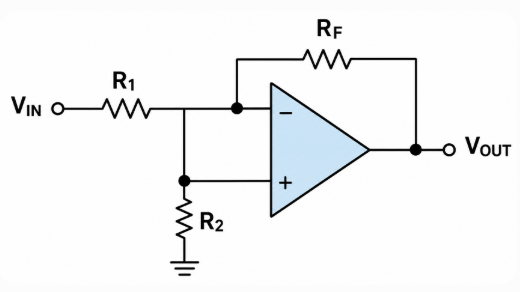

ຮູບທີ 8. ວົງຈອນປຽບທຽບໂດຍໃຊ້ການຕອບຮັບໃນທາງບວກສຳລັບ Hysteresis

ວົງຈອນປຽບທຽບເປັນຕົວແທນຫນຶ່ງຂອງການປະຕິບັດທົ່ວໄປທີ່ສຸດຂອງ hysteresis ໃນເອເລັກໂຕຣນິກ.ຈຸດປະສົງຂອງພວກເຂົາແມ່ນເພື່ອປຽບທຽບສັນຍານຂາເຂົ້າກັບແຮງດັນອ້າງອີງແລະສ້າງຜົນຜະລິດຕາມຜົນການປຽບທຽບ.

ລະບົບທີ່ແທ້ຈິງມັກຈະເຮັດວຽກຢູ່ໃນສະພາບແວດລ້ອມທີ່ມີສິ່ງລົບກວນໄຟຟ້າ, ripple, ແລະການເຫນັງຕີງຂອງສັນຍານ.ພາຍໃຕ້ເງື່ອນໄຂເຫຼົ່ານີ້, ຂະຫນາດນ້ອຍ v ariat ions ຢູ່ໃກ້ກັບລະດັບອາດຈະສົ່ງຜົນກະທົບຕໍ່ຄວາມສອດຄ່ອງຂອງຜົນຜະລິດ.

Hysteresis ປັບປຸງພຶດຕິ ກຳ ເກນໂດຍການສ້າງລະດັບການສະຫຼັບແຍກຕ່າງຫາກ, ອະນຸຍາດໃຫ້ວົງຈອນປຽບທຽບສາມາດເຮັດວຽກໄດ້ຢ່າງ ໜ້າ ເຊື່ອຖືພາຍໃຕ້ການປ່ຽນແປງຂອງສັນຍານ.

ການປຽບທຽບການປະຕິບັດການປຽບທຽບ

ພາລາມິເຕີ	ໂດຍບໍ່ມີການ Hysteresis	ກັບ Hysteresis
ການກະຕຸ້ນທີ່ບໍ່ຖືກຕ້ອງ	ເລື້ອຍໆ	ໜ້ອຍທີ່ສຸດ
ສະຫຼັບສະຖຽນລະພາບ	ໃກ້ຈະເຂົ້າສູ່ເກນທຸກຍາກ	ໝັ້ນຄົງ
Relay Chatter	ທົ່ວໄປ	ຫາຍາກ
ຄວາມອ່ອນໄຫວສິ່ງລົບກວນ	ສູງ	ຫຼຸດລົງ
ຄວາມຫນ້າເຊື່ອຖືຂອງຜົນຜະລິດ	ປານກາງ	ປັບປຸງ

ການປຽບທຽບສະແດງໃຫ້ເຫັນວ່າເປັນຫຍັງ hysteresis ຖືກນໍາໃຊ້ທົ່ວໄປໃນການໂຕ້ຕອບຂອງເຊັນເຊີ, ລະບົບຝັງ, ແລະຄໍາຮ້ອງສະຫມັກຄວບຄຸມອຸດສາຫະກໍາ.

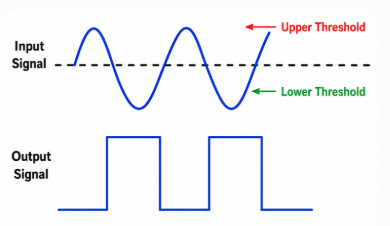

ຮູບທີ 9. ການເຮັດວຽກຂອງ Schmitt Trigger ໂດຍໃຊ້ຂອບເຂດເທິງ ແລະລຸ່ມ

ເຂົ້າໃຈການປະຕິບັດງານ Schmitt Trigger

ຕົວກະຕຸ້ນ Schmitt ໂດຍເຈດຕະນາໃຊ້ຄໍາຕິຊົມໃນທາງບວກເພື່ອສ້າງ hysteresis, ດັ່ງນັ້ນມັນບໍ່ສະຫຼັບກັບແຮງດັນໄຟຟ້າໃກ້ຈະເຂົ້າສູ່ຈຸດດຽວ.ແທນທີ່ຈະ, ມັນໃຊ້ສອງຈຸດປ່ຽນທີ່ແຕກຕ່າງກັນ: ແຮງດັນເກນເທິງແລະແຮງດັນເກນຕ່ໍາ.ອັນນີ້ເຮັດໃຫ້ການຫັນປ່ຽນສັນຍານສະອາດຂຶ້ນ ແລະມີຄວາມໝັ້ນຄົງຫຼາຍຂຶ້ນ.ໃນລະບົບການຝັງຕົວທີ່ປະຕິບັດໄດ້, Schmitt triggers ມັກຈະຖືກເພີ່ມໃສ່ອິນເຕີເຟດເຊັນເຊີແລະການປ້ອນຂໍ້ມູນຂອງສະຫຼັບກົນຈັກເນື່ອງຈາກການເຫນັງຕີງຂອງສັນຍານຂະຫນາດນ້ອຍ, ສຽງລົບກວນ, ຫຼືການຕິດຕໍ່ bounce ສາມາດສ້າງການປ່ຽນແປງຜົນຜະລິດທີ່ບໍ່ໄດ້ຕັ້ງໃຈຫຼາຍ.

Hysteresis ໃນ Op-Amp ແລະ Power Electronics

ເຄື່ອງຂະຫຍາຍສຽງປະຕິບັດງານ ຖືກ ນຳ ໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບການຮັບຮູ້, ການປະມວນຜົນສັນຍານ, ແລະວົງຈອນຄວບຄຸມການປຽບທຽບເນື່ອງຈາກຄວາມອ່ອນໄຫວແລະຄວາມສາມາດໃນການຂະຫຍາຍຂອງມັນ.ເມື່ອສັນຍານປ້ອນຂໍ້ມູນແຕກຕ່າງກັນຊ້າໆ ຫຼືເຮັດວຽກໃກ້ກັບເງື່ອນໄຂ, ການເໜັງຕີງເລັກນ້ອຍສາມາດສົ່ງຜົນກະທົບຕໍ່ການສະຫຼັບຄວາມສອດຄ່ອງ ແລະສ້າງພຶດຕິກຳຜົນຜະລິດທີ່ບໍ່ສະຖຽນ.

ເພື່ອປັບປຸງປະສິດທິພາບ, ວົງຈອນ op-amp ມັກຈະແນະນໍາ hysteresis ຜ່ານເຄືອຂ່າຍຄວາມຄິດເຫັນໃນທາງບວກ.ວິທີການນີ້ສ້າງຂອບເຂດການເປີດໃຊ້ງານແລະການປິດໃຊ້ງານແຍກຕ່າງຫາກ, ອະນຸຍາດໃຫ້ການປ່ຽນພຶດຕິກໍາຍັງຄົງຖືກຄວບຄຸມພາຍໃຕ້ການປ່ຽນແປງເງື່ອນໄຂການປ້ອນຂໍ້ມູນ.

ຕົວຢ່າງການປະຕິບັດຂອງ hysteresis ປາກົດຢູ່ໃນ ລະບົບເຄື່ອງປັບອາກາດອັດສະລິຍະ.

ພິຈາລະນາລະບົບທີ່ມີອຸນຫະພູມຫ້ອງເປົ້າຫມາຍຂອງ 26°C.ໂດຍບໍ່ມີປ່ອງຢ້ຽມ hysteresis, ການເຫນັງຕີງຂອງອຸນຫະພູມເລັກນ້ອຍປະມານຈຸດທີ່ກໍານົດໄວ້ອາດຈະເຮັດໃຫ້ການເຮັດວຽກຂອງ compressor ເກີດຂຶ້ນເລື້ອຍໆ.

ຕົວຢ່າງເງື່ອນໄຂການດໍາເນີນງານປະກອບມີການກະຕຸ້ນຄວາມເຢັນຢູ່ທີ່ 28°C ແລະການປິດການນຳໃຊ້ຄວາມເຢັນຢູ່ທີ່ 24°C.

ນີ້ 4°C ການແຍກຕົວສ້າງປ່ອງຢ້ຽມ hysteresis ທີ່ຫຼຸດຜ່ອນກິດຈະກໍາສະຫຼັບທີ່ບໍ່ຈໍາເປັນແລະອະນຸຍາດໃຫ້ລະບົບປະຕິບັດງານໃນໄລຍະອຸນຫະພູມທີ່ກວ້າງກວ່າກ່ອນທີ່ຈະປ່ຽນສະຖານະ.

ພຶດຕິກໍາຂອງລະບົບການປຽບທຽບ

ການຄວບຄຸມ ວິທີການ	ຄອມ ຮອບວຽນຕໍ່ຊົ່ວໂມງ	ຜົນກະທົບ
ໂດຍບໍ່ມີການ hysteresis	ສູງ	ການສວມໃສ່ compressor ເພີ່ມຂຶ້ນແລະ ການດໍາເນີນງານທີ່ບໍ່ຫມັ້ນຄົງ
ດ້ວຍປ່ອງຢ້ຽມ hysteresis 4°C	ຕ່ໍາກວ່າ	ປັບປຸງປະສິດທິພາບແລະຫຼຸດລົງ ການເຄື່ອນໄຫວສະຫຼັບ

ຄ່າຂ້າງເທິງສະແດງເຖິງພຶດຕິກໍາການປະຕິບັດການປຽບທຽບແທນທີ່ຈະເປັນການວັດແທກຄົງທີ່ເພາະວ່າຄວາມຖີ່ຂອງການປ່ຽນແມ່ນແຕກຕ່າງກັນໄປຕາມຂະຫນາດຫ້ອງ, ສະພາບຄວາມຮ້ອນ, ຄຸນນະພາບຂອງ insulation ແລະປັດໃຈສິ່ງແວດລ້ອມ.

ເຖິງແມ່ນວ່າ, ການປຽບທຽບສະແດງໃຫ້ເຫັນເຖິງຫຼັກການການອອກແບບທີ່ສໍາຄັນ.ລະບົບທີ່ມີຂອບເຂດ hysteresis ແຄບ ຫຼືບໍ່ມີຢູ່ອາດຈະປ່ຽນສະພາບໃກ້ເກນຫຼາຍເທື່ອ, ເພີ່ມຄວາມກົດດັນໄຟຟ້າ ແລະຫຼຸດຜ່ອນອາຍຸຂອງອົງປະກອບໃນໄລຍະຍາວ.ປ່ອງຢ້ຽມປະຕິບັດງານທີ່ກວ້າງກວ່າໂດຍທົ່ວໄປແລ້ວຈະຫຼຸດຜ່ອນຄວາມຖີ່ຂອງການຂີ່ຈັກຍານ ແລະປັບປຸງຄວາມສອດຄ່ອງຂອງການດໍາເນີນງານ.

ໃນລະບົບພາກປະຕິບັດ, ກິດຈະກໍາສະຫຼັບທີ່ຫຼຸດລົງສາມາດປັບປຸງປະສິດທິພາບພະລັງງານ, ຫຼຸດຜ່ອນຄວາມກົດດັນຄວາມຮ້ອນ, ແລະສະຫນັບສະຫນູນຊີວິດຂອງ compressor ຕໍ່ໄປອີກແລ້ວ.ວິທີການຄວບຄຸມທີ່ຄ້າຍຄືກັນແມ່ນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບສິ່ງແວດລ້ອມ, ລະບຽບການອຸນຫະພູມອຸດສາຫະກໍາ, ແລະເຄື່ອງໃຊ້ໄຟຟ້າຂອງຜູ້ບໍລິໂພກທີ່ພຶດຕິກໍາທີ່ຫມັ້ນຄົງແມ່ນມີຄວາມສໍາຄັນ.

ຕົວຢ່າງນີ້ສະແດງໃຫ້ເຫັນເຖິງວິທີການ hysteresis ມີອິດທິພົນບໍ່ພຽງແຕ່ພຶດຕິກໍາຂອງວົງຈອນເທົ່ານັ້ນແຕ່ຍັງມີການປະຕິບັດລະບົບທີ່ແທ້ຈິງແລະຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ.

ການວັດແທກແລະລັກສະນະຂອງ Hysteresis

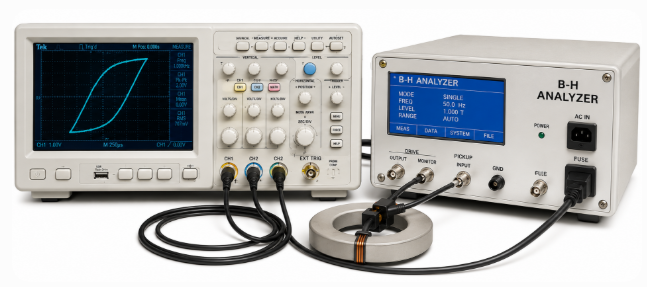

ຮູບທີ 10. Oscilloscope ແລະ B-H Analyzer ສຳລັບການວັດແທກ Hysteresis

ການວັດແທກ hysteresis ຊ່ວຍປະເມີນວິທີການອົງປະກອບປະຕິບັດພາຍໃຕ້ການປ່ຽນແປງສະພາບການດໍາເນີນງານ.ແທນທີ່ຈະພຽງແຕ່ກໍານົດວ່າ hysteresis ມີຢູ່, ການວັດແທກຍັງກໍານົດວ່າມັນມີຜົນກະທົບຢ່າງຫຼວງຫຼາຍຕໍ່ການປ່ຽນແປງພຶດຕິກໍາ, ປະສິດທິພາບແລະການປະຕິບັດໃນໄລຍະຍາວ.

ເຄື່ອງມືທີ່ແຕກຕ່າງກັນແມ່ນຖືກນໍາໃຊ້ໂດຍອີງຕາມລະບົບທີ່ຖືກວິເຄາະ:

• Oscilloscopes - visualize thresholds switching ແລະພຶດຕິກໍາສັນຍານໃນວົງຈອນເຊັ່ນ: ປຽບທຽບແລະ Schmitt triggers.

• B-H Curve Analyzers - ປະເມີນວັດສະດຸແມ່ເຫຼັກໂດຍການວັດແທກການບີບບັງຄັບ, retentivity, ແລະການສູນເສຍ hysteresis.

•ລະບົບລັກສະນະສະນະແມ່ເຫຼັກ - ສຶກສາພຶດຕິກໍາແມ່ເຫຼັກໃນການຄົ້ນຄວ້າແລະການເກັບຮັກສາເຕັກໂນໂລຢີ.

•ລະບົບການທົດສອບອັດຕະໂນມັດ - ປັບປຸງການເຮັດຊ້ໍາແລະການທົດສອບອົງປະກອບຂະຫນາດໃຫຍ່.

ການວັດແທກທົ່ວໄປປະກອບມີ:

• ການບີບບັງຄັບ - ຄວາມແຮງຂອງສະຫນາມແມ່ເຫຼັກທີ່ຕ້ອງການເພື່ອກໍາຈັດການສະກົດຈິດທີ່ເຫຼືອ

• Retentivity - ການສະກົດຈິດທີ່ຍັງເຫຼືອຫຼັງຈາກການໂຍກຍ້າຍພາກສະຫນາມ

• Hysteresis Range - ການແຍກລະຫວ່າງການປ່ຽນຂອບເຂດ

• Switching Thresholds - ຄ່າທີ່ເຮັດໃຫ້ເກີດການປ່ຽນແປງສະຖານະ

ຜົນໄດ້ຮັບການວັດແທກມີອິດທິພົນໂດຍກົງຕໍ່ການເລືອກວັດສະດຸແລະການອອກແບບລະບົບ.ການສູນເສຍ hysteresis ຫຼາຍເກີນໄປອາດຈະເພີ່ມການຜະລິດຄວາມຮ້ອນ, ໃນຂະນະທີ່ຂອບເຂດທີ່ເລືອກບໍ່ດີອາດຈະຫຼຸດຜ່ອນຄວາມສອດຄ່ອງຂອງການດໍາເນີນງານ.

ການເພີ່ມປະສິດທິພາບ Hysteresis ໃນການອອກແບບເອເລັກໂຕຣນິກ

Hysteresis ທຽບກັບລະບົບທີ່ບໍ່ແມ່ນ Hysteretic

ຄຸນສົມບັດ	Hysteresis	ບໍ່ Hysteretic
ສິ່ງລົບກວນ ພູມຕ້ານທານ	ສູງ	ຕໍ່າ
ສະຖຽນລະພາບ	ດີກວ່າ	ມີຄວາມຫມັ້ນຄົງຫນ້ອຍ
ສະຫຼັບ ຄວາມຖີ່	ຕ່ໍາກວ່າ	ສູງກວ່າ
ຄວາມອ່ອນໄຫວ	ຕ່ໍາກວ່າ	ສູງກວ່າ
ບໍ່ຖືກຕ້ອງ ກະຕຸ້ນ	ຫຼຸດລົງ	ທົ່ວໄປຫຼາຍ
ໄລຍະຍາວ ຄວາມຫນ້າເຊື່ອຖື	ດີກວ່າ	ຫຼຸດລົງ

ການປຽບທຽບນີ້ສະແດງໃຫ້ເຫັນວ່າເປັນຫຍັງ hysteresis ຖືກນໍາສະເຫນີໂດຍເຈດຕະນາເຂົ້າໄປໃນລະບົບການປະຕິບັດຫຼາຍ.

ປັດໃຈຈໍານວນຫນຶ່ງມີອິດທິພົນຕໍ່ພຶດຕິກໍາ hysteresis, ລວມທັງສິ່ງລົບກວນໄຟຟ້າ, ອຸນຫະພູມການດໍາເນີນງານ, ການໂຫຼດ v ariat ion, ຄວາມໄວການປ່ຽນ, ເງື່ອນໄຂຄວາມຮ້ອນ, ແລະຄວາມຕ້ອງການຕອບສະຫນອງ.ການດຸ່ນດ່ຽງການອອກແບບທີ່ເຫມາະສົມແມ່ນຂຶ້ນກັບຄໍາຮ້ອງສະຫມັກສະເພາະແລະສະພາບແວດລ້ອມການດໍາເນີນງານ.

ສິ່ງທ້າທາຍແລະທິດທາງການຄົ້ນຄວ້າໃນອະນາຄົດ

ເຖິງແມ່ນວ່າ hysteresis ປັບປຸງພຶດຕິກໍາຂອງລະບົບ, ມັນຍັງສາມາດສ້າງຄວາມທ້າທາຍໃນການອອກແບບຍ້ອນວ່າອຸປະກອນກາຍເປັນຂະຫນາດນ້ອຍກວ່າແລະດໍາເນີນການດ້ວຍຄວາມໄວສູງ.

ສິ່ງທ້າທາຍໃນປະຈຸບັນທີ່ກ່ຽວຂ້ອງກັບ hysteresis ປະກອບມີການສູນເສຍພະລັງງານໃນລະບົບແມ່ເຫຼັກ, ການຜະລິດຄວາມຮ້ອນ, ຜົນກະທົບດ້ານວັດຖຸ, ຄວາມຊັບຊ້ອນຂອງການສ້າງແບບຈໍາລອງ, ແລະການສູນເສຍທີ່ເພີ່ມຂຶ້ນໃນຄວາມຖີ່ຂອງການດໍາເນີນງານສູງ.ຂໍ້ຈໍາກັດເຫຼົ່ານີ້ສາມາດສົ່ງຜົນກະທົບຕໍ່ປະສິດທິພາບໂດຍລວມ, ຄວາມຫນ້າເຊື່ອຖື, ແລະການປະຕິບັດລະບົບໃນໄລຍະຍາວ.

ການຄົ້ນຄວ້າຢ່າງຕໍ່ເນື່ອງຍັງສືບຕໍ່ຄົ້ນຫາວັດສະດຸແມ່ເຫຼັກທີ່ສູນເສຍຕ່ໍາ, ເຕັກນິກການເພີ່ມປະສິດທິພາບທີ່ມີການຊ່ວຍເຫຼືອ AI, ເຕັກໂນໂລຢີຄວາມຊົງຈໍາ spintronic, ວິທີການຄວບຄຸມ hysteresis ທີ່ສາມາດປັບຕົວໄດ້, ແລະລະບົບ semiconductor ກ້າວຫນ້າ.ການພັດທະນາເຫຼົ່ານີ້ມີຈຸດປະສົງເພື່ອປັບປຸງປະສິດທິພາບ, ຫຼຸດຜ່ອນການສູນເສຍ, ແລະສະຫນັບສະຫນູນພຶດຕິກໍາລະບົບອັດສະລິຍະ.

ລະບົບອີເລັກໂທຣນິກໃນອະນາຄົດອາດຈະເພີ່ມເຕັກນິກການປັບຕົວ hysteresis ທີ່ປັບປ່ຽນພຶດຕິກໍາການເຮັດວຽກໂດຍອັດຕະໂນມັດຕາມເງື່ອນໄຂທີ່ປ່ຽນແປງ.ໃນຂະນະທີ່ອຸປະກອນສືບຕໍ່ກ້າວຫນ້າໃນຄວາມໄວແລະຄວາມຊັບຊ້ອນ, ການຄວບຄຸມ hysteresis ທີ່ມີປະສິດທິພາບຈະຍັງຄົງເປັນສິ່ງທີ່ສໍາຄັນໃນການອອກແບບລະບົບເອເລັກໂຕຣນິກ.

ສະຫຼຸບ

Hysteresis ຊ່ວຍໃຫ້ລະບົບອີເລັກໂທຣນິກເຮັດວຽກໄດ້ຢ່າງໝັ້ນໃຈໂດຍການປັບປຸງຄວາມໝັ້ນຄົງ ແລະຫຼຸດຜ່ອນພຶດຕິກຳການສະຫຼັບທີ່ບໍ່ຕ້ອງການ.ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸປະກອນສະນະແມ່ເຫຼັກ, ອຸປະກອນ semiconductor, ລະບົບການຄວບຄຸມ, ແລະພະລັງງານເອເລັກໂຕຣນິກທີ່ສະພາບການດໍາເນີນງານມີການປ່ຽນແປງຢ່າງຕໍ່ເນື່ອງ.ເຖິງແມ່ນວ່າມັນສາມາດແນະນໍາການສູນເສຍພະລັງງານໃນບາງຄໍາຮ້ອງສະຫມັກ, ການອອກແບບ hysteresis ທີ່ເຫມາະສົມສາມາດປັບປຸງປະສິດທິພາບແລະການປະຕິບັດໃນໄລຍະຍາວ.ຄວາມເຂົ້າໃຈ hysteresis ອະນຸຍາດໃຫ້ມີການຕັດສິນໃຈທີ່ດີກວ່າໃນການອອກແບບວົງຈອນແລະການເພີ່ມປະສິດທິພາບຂອງລະບົບ.
