ພື້ນຖານ SMD Diode: ຄວາມເຂົ້າໃຈກ່ຽວກັບປະເພດ, ລະຫັດ, ການປະຕິບັດຄວາມຮ້ອນ, ແລະການທົດສອບ
2026-05-13 136

SMD diodes ແມ່ນອົງປະກອບ semiconductor ຂະຫນາດນ້ອຍທີ່ຄວບຄຸມທິດທາງຂອງກະແສໄຟຟ້າໃນວົງຈອນເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມ.ພວກມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸປະກອນຕ່າງໆເຊັ່ນ: ໂທລະສັບສະຫຼາດ, ເຄື່ອງຊາດໄວ, ລະບົບລົດຍົນ, ແລະອຸປະກອນການສື່ສານເພາະວ່າພວກເຂົາສະຫນັບສະຫນູນຮູບແບບ PCB ທີ່ຫນາແຫນ້ນແລະການປະຕິບັດຄວາມໄວສູງທີ່ມີປະສິດທິພາບ.ປະເພດ SMD diode ທີ່ແຕກຕ່າງກັນປະຕິບັດຫນ້າທີ່ສໍາຄັນລວມທັງການແປງພະລັງງານ, ລະບຽບການແຮງດັນ, ການປ້ອງກັນ surge, ແລະການສະຫຼັບສັນຍານ.ຄວາມເຂົ້າໃຈກ່ຽວກັບພຶດຕິກໍາໄຟຟ້າ, ການປະຕິບັດຄວາມຮ້ອນ, ແລະການອອກແບບຊຸດແມ່ນສໍາຄັນສໍາລັບການກໍ່ສ້າງລະບົບເອເລັກໂຕຣນິກທີ່ເຊື່ອຖືໄດ້ແລະປະສິດທິພາບ.

ລາຍການ

SMD Diode ແມ່ນຫຍັງ?

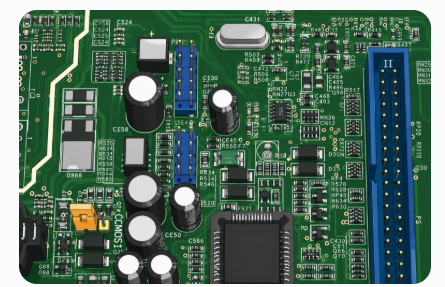

ອຸປະກອນຕິດຕັ້ງພື້ນຜິວ (SMD) diodes ແມ່ນອົງປະກອບ semiconductor ຫນາແຫນ້ນທີ່ໃຊ້ໃນການຄວບຄຸມທິດທາງຂອງກະແສໄຟຟ້າໃນວົງຈອນເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມ.ບໍ່ເຫມືອນກັບ diodes ຜ່ານຮູແບບດັ້ງເດີມ, ເຊິ່ງໃຊ້ສາຍນໍາສາຍເຂົ້າໄປໃນແຜ່ນວົງຈອນພິມ (PCBs), diodes SMD ຖືກຕິດໂດຍກົງໃສ່ຫນ້າ PCB ໂດຍໃຊ້. ເທັກໂນໂລຢີ Surface-Mount (SMT).

ຢູ່ໃນຫຼັກຂອງພວກເຂົາ, SMD diodes ປະຕິບັດຄືກັບປ່ຽງໄຟຟ້າທາງດຽວ.ພວກມັນອະນຸຍາດໃຫ້ກະແສໄຟຟ້າໄຫຼໄປໃນທິດທາງດຽວ ໃນຂະນະທີ່ຂັດຂວາງກະແສໄຟຟ້າຍ້ອນກັບທີ່ອາດຈະທໍາລາຍອົງປະກອບເອເລັກໂຕຣນິກທີ່ລະອຽດອ່ອນ.

SMD diodes ດໍາເນີນການໂດຍຜ່ານ a ໂຄງສ້າງ semiconductor PN junction, ເຊິ່ງຄວບຄຸມການນໍາໄຟຟ້າພາຍໃຕ້ເງື່ອນໄຂອະຄະຕິຕໍ່ຫນ້າແລະປີ້ນກັບກັນ.ອີງຕາມປະເພດຂອງ diode, ພວກເຂົາສາມາດປະຕິບັດຫນ້າທີ່ວົງຈອນທີ່ສໍາຄັນຈໍານວນຫນຶ່ງ, ລວມທັງການແກ້ໄຂ AC-to-DC, ລະບຽບການແຮງດັນ, ການປ້ອງກັນຂົ້ວໂລກກົງກັນຂ້າມ, ການສະກັດກັ້ນການໄຫຼຂອງໄຟຟ້າສະຖິດ (ESD), ການປ່ຽນສັນຍານຄວາມໄວສູງ, ແລະການຄວບຄຸມຄວາມຖີ່ RF.

ເນື່ອງຈາກວ່າ SMD diodes ໃຊ້ຊຸດທີ່ຫນາແຫນ້ນແລະເສັ້ນທາງໄຟຟ້າທີ່ສັ້ນກວ່າ, ພວກມັນຊ່ວຍປັບປຸງການປະຕິບັດການສະຫຼັບ, ຄວາມສົມບູນຂອງສັນຍານ, ແລະປະສິດທິພາບໄຟຟ້າໂດຍລວມໃນການອອກແບບ PCB ທີ່ທັນສະໄຫມ.

ວິທີການ SMD Diodes ເຮັດວຽກແລະວິທີການກໍານົດ Polarity

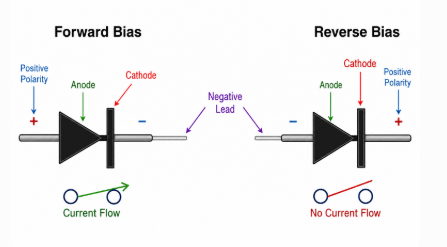

ຮູບທີ 2. ການດຳເນີນການຕໍ່ ແລະປີ້ນກັບຄວາມລຳອຽງຂອງໄດໂອດທີ່ສະແດງພຶດຕິກຳການໄຫຼວຽນຂອງກະແສໄຟຟ້າ

Surface Mount Device (SMD) diodes ແມ່ນອົງປະກອບເອເລັກໂຕຣນິກຂະຫນາດນ້ອຍທີ່ຕິດຕັ້ງໂດຍກົງໃສ່ຫນ້າດິນຂອງວົງຈອນ.ເຊັ່ນດຽວກັນກັບ diodes ປົກກະຕິ, ພວກເຂົາເຈົ້າອະນຸຍາດໃຫ້ກະແສໄຟຟ້າໄຫຼໃນທິດທາງດຽວໃນຂະນະທີ່ການສະກັດກະແສໄຟຟ້າໃນທິດທາງກົງກັນຂ້າມ.ການໄຫຼຂອງກະແສໄຟຟ້າທາງດຽວນີ້ປົກປ້ອງວົງຈອນ, ປ່ຽນ AC ເປັນ DC, ແລະຄວບຄຸມແຮງດັນໃນອຸປະກອນເອເລັກໂຕຣນິກ.

ເປັນ SMD diode ມີສອງ terminals: ໄດ້ anode (+) ແລະ cathode (−).ເມື່ອ anode ເຊື່ອມຕໍ່ກັບ a ແຮງດັນທາງບວກ ແລະ cathode ກັບ a ແຮງດັນທາງລົບ, diode ກາຍເປັນຄວາມລໍາອຽງຕໍ່ຫນ້າແລະອະນຸຍາດໃຫ້ປະຈຸບັນຜ່ານ.ຖ້າເຊື່ອມຕໍ່ໃນແບບປີ້ນກັບກັນ, ມັນຈະກາຍເປັນຄວາມລໍາອຽງປີ້ນກັບກັນແລະຂັດຂວາງການໄຫຼຂອງປະຈຸບັນ.

ການກໍານົດຂົ້ວຂອງ SMD diode ແມ່ນສໍາຄັນເພາະວ່າການຕິດຕັ້ງທີ່ບໍ່ຖືກຕ້ອງສາມາດປ້ອງກັນບໍ່ໃຫ້ວົງຈອນເຮັດວຽກຫຼືຄວາມເສຍຫາຍຂອງອົງປະກອບ.diodes SMD ສ່ວນໃຫຍ່ມີເຄື່ອງຫມາຍທີ່ຊີ້ບອກຂ້າງ cathode.

ວິທີການທົ່ວໄປໃນການກໍານົດຂົ້ວປະກອບມີ:

• ການໝາຍແຖບ ຫຼືເສັ້ນດ່າງ: ເສັ້ນ ຫຼືເສັ້ນດ່າງຢູ່ດ້ານໜຶ່ງໂດຍປົກກະຕິແລ້ວຈະໝາຍເຖິງຈຸດໝາຍຂອງຄາໂທດ (−).

• ສັນຍາລັກທີ່ພິມໄວ້ໃນ PCB: ແຜງວົງຈອນມັກຈະສະແດງສັນຍາລັກ diode ຊີ້ບອກທິດທາງ.

• Package Codes: ບາງ diodes SMD ໃຊ້ເຄື່ອງໝາຍຕົວເລກ ແລະ ຕົວເລກທີ່ສາມາດກວດສອບໄດ້ໂດຍໃຊ້ datasheets.

• Multimeter Diode Test: Multimeter ໃນໂຫມດ diode ສາມາດກໍານົດ anode ແລະ cathode ໂດຍການກວດສອບທິດທາງໃນປະຈຸບັນ.

ການກໍານົດ polarity ຢ່າງຖືກຕ້ອງຮັບປະກັນການດໍາເນີນງານທີ່ເຫມາະສົມແລະປ້ອງກັນຄວາມລົ້ມເຫຼວຂອງວົງຈອນ.ຄວາມເຂົ້າໃຈກ່ຽວກັບເຄື່ອງຫມາຍ SMD diode ແລະພຶດຕິກໍາແມ່ນສໍາຄັນໃນເວລາທີ່ປະກອບຫຼືແກ້ໄຂບັນຫາວົງຈອນເອເລັກໂຕຣນິກ.

ປະເພດທົ່ວໄປຂອງ SMD Diodes ແລະການນໍາໃຊ້ຂອງພວກເຂົາ

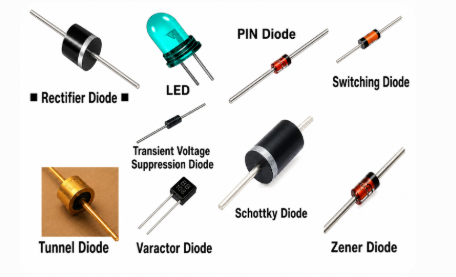

ຮູບທີ 3. ປະເພດໄດໂອດທົ່ວໄປທີ່ໃຊ້ໃນວົງຈອນເອເລັກໂຕຣນິກ

SMD diodes ແມ່ນມີຢູ່ໃນຫຼາຍປະເພດພິເສດ, ແຕ່ລະປະເພດຖືກອອກແບບມາເພື່ອປະຕິບັດຫນ້າທີ່ໄຟຟ້າສະເພາະໃນວົງຈອນເອເລັກໂຕຣນິກ.ພາລະບົດບາດຂອງເຂົາເຈົ້າປະກອບມີການແກ້ໄຂໃນປະຈຸບັນ, ລະບຽບການແຮງດັນ, ການສະກັດກັ້ນກະແສໄຟຟ້າ, ການປ່ຽນສັນຍານ, ການຊອກຄົ້ນຫາແສງສະຫວ່າງ, ແລະ RF tuning.

ໄດໂອດ rectifier: Rectifier SMD diodes ປ່ຽນກະແສໄຟຟ້າສະຫຼັບ (AC) ເປັນກະແສໂດຍກົງ (DC).ພວກມັນຖືກນໍາໃຊ້ທົ່ວໄປໃນວົງຈອນການປ່ຽນພະລັງງານທີ່ຄວາມຕ້ອງການຜົນຜະລິດ DC ທີ່ຫມັ້ນຄົງ.

Schottky Diodes: Schottky SMD diodes ເປັນທີ່ຮູ້ຈັກສໍາລັບແຮງດັນຕ່ໍາຂອງພວກເຂົາແລະພຶດຕິກໍາການປ່ຽນໄວ.ພວກມັນຖືກນໍາໃຊ້ທົ່ວໄປໃນວົງຈອນພະລັງງານທີ່ມີປະສິດທິພາບສູງແລະລະບົບເອເລັກໂຕຣນິກທີ່ປ່ຽນໄວ.

Zener Diodes: Zener SMD diodes ຄວບຄຸມແຮງດັນໂດຍການເຮັດວຽກໃນໂຫມດການແຍກຄືນ.ພວກເຂົາຊ່ວຍຮັກສາລະດັບແຮງດັນທີ່ຫມັ້ນຄົງແລະປົກປ້ອງອົງປະກອບທີ່ລະອຽດອ່ອນຈາກເງື່ອນໄຂ overvoltage.

ການປ່ຽນ diodes: Switching SMD diodes ຖືກອອກແບບມາສໍາລັບການດໍາເນີນງານການສະຫຼັບຢ່າງໄວວາໃນວົງຈອນສັນຍານດິຈິຕອນແລະຄວາມຖີ່ສູງ.ເວລາຕອບສະຫນອງໄວຂອງພວກເຂົາຊ່ວຍປັບປຸງການປະຕິບັດເສັ້ນທາງສັນຍານ.

TVS (Transient Voltage Suppression) Diodes: TVS SMD diodes ປົກປ້ອງວົງຈອນຈາກການເກີດແຮງດັນໄຟຟ້າຢ່າງກະທັນຫັນ, ການໄຫຼຂອງໄຟຟ້າສະຖິດ (ESD), ແລະເຫດການກະດ້າງຊົ່ວຄາວທີ່ອາດຈະທໍາລາຍອົງປະກອບຂອງສານ semiconductor.

ໄດໂອດປ່ອຍແສງ (LEDs): SMD LEDs ປ່ຽນພະລັງງານໄຟຟ້າເປັນແສງສະຫວ່າງທີ່ເບິ່ງເຫັນສໍາລັບການສະຫວ່າງ, ຕົວຊີ້ວັດການສະແດງ, ແລະລະບົບ backlighting.

Photodiodes: Photodiodes ປ່ຽນແສງທີ່ເຂົ້າມາເປັນກະແສໄຟຟ້າ ແລະຖືກນໍາໃຊ້ທົ່ວໄປໃນລະບົບການຮັບຮູ້ແສງ ແລະລະບົບກວດຫາແສງ.

ໄດໂອດ Varactor (Varicap).: Varactor SMD diodes ເຮັດວຽກເປັນຕົວເກັບປະຈຸທີ່ມີແຮງດັນທີ່ຊ່ວຍປັບຄວາມຖີ່ຂອງການປັບໃນ RF ແລະວົງຈອນການສື່ສານ.

Tunnel Diodes: Tunnel SMD diodes ແມ່ນອຸປະກອນ semiconductor ຄວາມໄວສູງພິເສດທີ່ໃຊ້ໃນໄມໂຄເວຟ, oscillator, ແລະລະບົບ RF ຂັ້ນສູງເນື່ອງຈາກລັກສະນະການສະຫຼັບໄວທີ່ສຸດຂອງພວກເຂົາ.

ການວິເຄາະປຽບທຽບຂອງ SMD Diode ທີ່ສໍາຄັນ

ປະເພດຕ່າງໆຂອງ SMD diodes ໄດ້ຖືກປັບປຸງໃຫ້ເຫມາະສົມສໍາລັບຄວາມຕ້ອງການໄຟຟ້າທີ່ແຕກຕ່າງກັນເຊັ່ນຄວາມໄວການສະຫຼັບ, ການຄວບຄຸມແຮງດັນ, ການແປງພະລັງງານ, ແລະການປ້ອງກັນວົງຈອນ.ຄວາມເຂົ້າໃຈກ່ຽວກັບຄວາມແຕກຕ່າງເຫຼົ່ານີ້ຊ່ວຍປັບປຸງການເລືອກອົງປະກອບສໍາລັບຄວາມຫມັ້ນຄົງຂອງຄວາມຮ້ອນ, ປະສິດທິພາບໄຟຟ້າ, ແລະຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ.

ຄຸນສົມບັດ	ເຄື່ອງແກ້	Schottky	ຊີເນີ	ໂທລະພາບ
ຫນ້າທີ່ຕົ້ນຕໍ	AC/DC ການປ່ຽນໃຈເຫລື້ອມໃສ	ການສູນເສຍຕ່ໍາໄວ ສະຫຼັບ	ແຮງດັນ ລະບຽບ	ຄື້ນ ການປົກປ້ອງ
ສົ່ງຕໍ່ ແຮງດັນ	ສູງກວ່າ	ຕໍ່າ	ປານກາງ	ແຕກຕ່າງກັນ
ສະຫຼັບ ຄວາມໄວ	ປານກາງ	ໄວຫຼາຍ	ປານກາງ	ທີ່ສຸດ ໄວ
ພະລັງງານ ປະສິດທິພາບ	ປານກາງ	ສູງ	ປານກາງ	ສຸມໃສ່ການປົກປ້ອງ
ປີ້ນກັບກັນ ການ​ນໍາ​ໃຊ້​ການ​ແບ່ງ​ປັນ​	ບໍ່	ບໍ່	ແມ່ນແລ້ວ	ແມ່ນແລ້ວ
ທົ່ວໄປ ການນໍາໃຊ້ອຸດສາຫະກໍາ	ພະລັງງານ ອຸ​ປະ​ກອນ	ເຄື່ອງສາກ, SMPS	ລາງລົດໄຟແຮງດັນ	ຍານຍົນ, USB

Schottky diodes ໂດຍທົ່ວໄປແລ້ວແມ່ນມັກໃຊ້ໃນວົງຈອນສະຫຼັບຄວາມຖີ່ສູງ ເພາະວ່າແຮງດັນສົ່ງຕໍ່ຕໍ່າ ແລະເວລາຟື້ນຟູໃກ້ສູນຊ່ວຍຫຼຸດຜ່ອນການສູນເສຍພະລັງງານ ແລະການຜະລິດຄວາມຮ້ອນ.ຄຸນລັກສະນະສະຫຼັບໄວຂອງພວກເຂົາຍັງປັບປຸງປະສິດທິພາບໃນລະບົບເອເລັກໂຕຣນິກທີ່ຫນາແຫນ້ນ.

ໃນຕົວແປງ DC-DC ທີ່ຫນາແຫນ້ນ, diodes Schottky ມັກຈະຜະລິດການສູນເສຍພະລັງງານຕ່ໍາກວ່າ diodes rectifier ມາດຕະຖານເພາະວ່າແຮງດັນຕ່ໍາຂອງພວກເຂົາຫຼຸດລົງການຜະລິດຄວາມຮ້ອນໃນລະຫວ່າງການປະຕິບັດການປ່ຽນຢ່າງຕໍ່ເນື່ອງ.

Zener diodes ຕົ້ນຕໍແມ່ນຖືກນໍາໃຊ້ໃນເວລາທີ່ລະບຽບການແຮງດັນທີ່ຫມັ້ນຄົງແລະການຄວບຄຸມການດໍາເນີນການ reverse breakdown ຈໍາເປັນຕ້ອງໄດ້. ໄດໂອດ TVSໃນທາງກົງກັນຂ້າມ, ຖືກປັບປຸງໃຫ້ເໝາະສົມສໍາລັບການສະກັດກັ້ນຊົ່ວຄາວ ແລະການປ້ອງກັນໄວຕໍ່ກັບແຮງດັນແຮງດັນ ແລະເຫດການ ESD.

ໄດໂອດ rectifier ມາດຕະຖານ ແມ່ນເຫມາະສົມສໍາລັບການແປງ AC-DC ທົ່ວໄປທີ່ການປະຕິບັດການສະຫຼັບທີ່ໄວທີ່ສຸດແມ່ນມີຄວາມສໍາຄັນຫນ້ອຍ.

ແຕ່ລະປະເພດ diode ກ່ຽວຂ້ອງກັບການຄ້າໄຟຟ້າທີ່ແນ່ນອນ. ຕົວຢ່າງ, Schottky diodes ສະຫນອງການປ່ຽນໄວແລະການຫຼຸດລົງຂອງແຮງດັນຕ່ໍາ, ແຕ່ພວກເຂົາຍັງອາດຈະຜະລິດກະແສການຮົ່ວໄຫຼຍ້ອນກັບທີ່ສູງຂຶ້ນໃນອຸນຫະພູມສູງເມື່ອທຽບກັບ rectifiers ຊິລິຄອນມາດຕະຖານ.

ລະຫັດ SMD Diode Marking ແລະການກໍານົດການຫຸ້ມຫໍ່

ການກໍານົດ SMD diode ມັກຈະເປັນສິ່ງທ້າທາຍຫຼາຍກ່ວາການກໍານົດອົງປະກອບໂດຍຜ່ານຮູແບບດັ້ງເດີມ.ເນື່ອງຈາກວ່າ Surface Mount Device (SMD) diodes ຖືກອອກແບບມາເພື່ອປະຫຍັດພື້ນທີ່ PCB, ຜູ້ຜະລິດພິມເທົ່ານັ້ນ ສັ້ນ ເຄື່ອງໝາຍຕົວເລກ ໃນຊຸດແທນທີ່ຈະເປັນຕົວເລກເຕັມ.ເຄື່ອງຫມາຍເຫຼົ່ານີ້ສາມາດປາກົດເປັນ ຕົວອັກສອນຈໍານວນຫນ້ອຍ, ຕົວເລກ, ຫຼື ສັນຍາລັກ ທີ່ແຕກຕ່າງກັນລະຫວ່າງຜູ້ຜະລິດ.

ຄວາມເຂົ້າໃຈລະຫັດ SMD diode marking ແລະປະເພດຂອງຊຸດແມ່ນສໍາຄັນສໍາລັບການກໍານົດທີ່ຖືກຕ້ອງແລະການຄັດເລືອກອົງປະກອບ.ການກໍານົດທີ່ບໍ່ຖືກຕ້ອງອາດຈະນໍາໄປສູ່ການເລືອກ diode ທີ່ມີລັກສະນະໄຟຟ້າທີ່ບໍ່ເຫມາະສົມ, ອາດຈະສົ່ງຜົນກະທົບຕໍ່ການປະຕິບັດວົງຈອນແລະຄວາມຫນ້າເຊື່ອຖື.

ເປັນຫຍັງ SMD Diodes ໃຊ້ລະຫັດເຄື່ອງຫມາຍ

ເນື່ອງຈາກຂະຫນາດຊຸດຈໍາກັດ, SMD diodes ປົກກະຕິແລ້ວມີພຽງແຕ່ຕົວລະບຸຕົວຫຍໍ້ແທນທີ່ຈະເປັນຕົວເລກຕົວແບບເຕັມ.ເຄື່ອງຫມາຍເຫຼົ່ານີ້ອາດຈະຊີ້ບອກ:

• ຊຸດອຸປະກອນ

•ລັກສະນະໄຟຟ້າ

•ຂໍ້ມູນການຜະລິດ batch

• ການກໍານົດຜູ້ຜະລິດ

• ທິດທາງຂົ້ວໂລກ

ບໍ່ມີລະບົບເຄື່ອງຫມາຍທົ່ວໄປໃນທົ່ວຜູ້ຜະລິດທັງຫມົດ.ຕົວຢ່າງ, ລະຫັດເຊັ່ນ A7 ອາດຈະເປັນຕົວແທນຂອງອົງປະກອບທີ່ແຕກຕ່າງກັນຂຶ້ນກັບຜູ້ຜະລິດຫຼືປະເພດຊຸດ.ເນື່ອງຈາກ v ariat ion ນີ້, ເຄື່ອງຫມາຍຄວນໄດ້ຮັບການກວດສອບໂດຍໃຊ້ຂະຫນາດຊຸດແລະຂໍ້ມູນເອກະສານແທນທີ່ຈະອີງໃສ່ລະຫັດພິມຢ່າງດຽວ.

ຕົວຢ່າງລະຫັດ SMD Diode Marking ທົ່ວໄປ

SMD diode ຫຼາຍຕົວແບບໃຊ້ເຄື່ອງຫມາຍການຮັບຮູ້ຢ່າງກວ້າງຂວາງທີ່ປາກົດຢູ່ໃນອຸປະກອນເອເລັກໂຕຣນິກເລື້ອຍໆ.

1N4148W Fast Switching Diode

1N4148W ແມ່ນຫນຶ່ງໃນ diodes ສັນຍານ SMD ທີ່ໃຊ້ທົ່ວໄປທີ່ສຸດສໍາລັບຄໍາຮ້ອງສະຫມັກສະຫຼັບຄວາມໄວສູງ.ຕົວຢ່າງເຄື່ອງຫມາຍທົ່ວໄປປະກອບມີ T4, A2, ແລະ A7, ໃນຂະນະທີ່ຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີການປະມວນຜົນສັນຍານ, ວົງຈອນສະຫຼັບຄວາມໄວສູງ, ການໂຕ້ຕອບຕາມເຫດຜົນ, ແລະວົງຈອນປ້ອງກັນ.ເນື່ອງຈາກວ່າຜູ້ຜະລິດຫຼາຍຜະລິດ 1N4148W, ລະຫັດເຄື່ອງຫມາຍອາດຈະແຕກຕ່າງກັນ.ຂະໜາດຂອງແພັກເກດມັກຈະໃຫ້ຂໍ້ຄຶດການລະບຸຕົວຕົນເພີ່ມເຕີມ.

SS14 Schottky Diode

SS14 ເປັນເຄື່ອງ rectifier ອຸປະສັກ Schottky ທີ່ໃຊ້ຢ່າງກວ້າງຂວາງທີ່ຮູ້ຈັກສໍາລັບການຫຼຸດລົງແຮງດັນຕ່ໍາແລະຄວາມໄວສະຫຼັບໄວ.ເຄື່ອງໝາຍຊຸດປົກກະຕິລວມມີ SS14 ແລະ S4.ຂໍ້ມູນຈໍາເພາະທີ່ສໍາຄັນປະກອບມີ 40V ລະດັບແຮງດັນ reverse, 1A ຄວາມອາດສາມາດໃນປະຈຸບັນໄປຂ້າງຫນ້າ, ແລະການຫຼຸດລົງຂອງແຮງດັນຕ່ໍາທີ່ປັບປຸງປະສິດທິພາບແລະຫຼຸດຜ່ອນການສູນເສຍພະລັງງານ.ຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີເຄື່ອງແປງ DC-DC, ການສະຫນອງພະລັງງານ, ແລະລະບົບການສາກໄຟຫມໍ້ໄຟ.SS14 diodes ມັກຈະຖືກເລືອກສໍາລັບວົງຈອນພະລັງງານທີ່ຫນາແຫນ້ນທີ່ປະສິດທິພາບແລະການຫຼຸດຜ່ອນຄວາມຮ້ອນແມ່ນການພິຈາລະນາການອອກແບບທີ່ສໍາຄັນ.

BZT52 Zener Diode Series

ຄອບຄົວ BZT52 ມີ diodes Zener ຫນາແຫນ້ນທີ່ໃຊ້ສໍາລັບລະບຽບການແຮງດັນແລະການປ້ອງກັນ.ເຄື່ອງຫມາຍທົ່ວໄປແຕກຕ່າງກັນໄປຕາມລະດັບແຮງດັນ, ໂດຍມີຕົວຢ່າງທົ່ວໄປລວມທັງ 2A, 5B, ແລະ C2.ຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີວົງຈອນການອ້າງອິງແຮງດັນ, ການປ້ອງກັນ overvoltage, ແລະການປັບສັນຍານ.ເນື່ອງຈາກວ່າລະບົບເຄື່ອງຫມາຍສາມາດແຕກຕ່າງກັນຢ່າງຫຼວງຫຼາຍລະຫວ່າງຜູ້ຜະລິດ, ການກວດສອບອົງປະກອບໂດຍໃຊ້ແຜ່ນຂໍ້ມູນແມ່ນແນະນໍາໃຫ້ສູງ.

BAT54 Schottky Diode

ຊຸດ BAT54 ເປັນທີ່ນິຍົມໃນເຄື່ອງເອເລັກໂທຣນິກແບບພົກພາເນື່ອງຈາກແຮງດັນສົ່ງຕໍ່ຕ່ໍາແລະຂະຫນາດຊຸດຂະຫນາດນ້ອຍ.ຕົວຢ່າງເຄື່ອງຫມາຍທົ່ວໄປປະກອບມີ KL ແລະ L4, ໃນຂະນະທີ່ຄໍາຮ້ອງສະຫມັກປະກອບມີອຸປະກອນເຄື່ອນທີ່, ວົງຈອນ RF, ເສັ້ນທາງສັນຍານ, ແລະອຸປະກອນເອເລັກໂຕຣນິກທີ່ໃຊ້ຫມໍ້ໄຟ.

ເຂົ້າໃຈປະເພດຂອງ SMD Diode Package

ການກໍານົດແພັກເກັດເສີມໃສ່ລະຫັດເຄື່ອງຫມາຍເພາະວ່າເຄື່ອງຫມາຍທີ່ຄ້າຍຄືກັນສາມາດປາກົດຢູ່ໃນຮູບແບບແພັກເກັດທີ່ແຕກຕ່າງກັນ.ຂະຫນາດທາງດ້ານຮ່າງກາຍມັກຈະໃຫ້ຂໍ້ຄຶດເພີ່ມເຕີມໃນລະຫວ່າງການກໍານົດອົງປະກອບ.

ແທນທີ່ຈະປະຕິບັດເຄື່ອງຫມາຍລະຫັດແລະການກໍານົດຊຸດເປັນວຽກງານແຍກຕ່າງຫາກ, ການນໍາໃຊ້ທັງສອງຮ່ວມກັນສະຫນອງວິທີການທີ່ເຊື່ອຖືໄດ້ຫຼາຍສໍາລັບການກໍານົດ diodes SMD ທີ່ບໍ່ຮູ້ຈັກ.

ຂະຫນາດຊຸດ SMD Diode ແລະການອອກແບບຄວາມຮ້ອນ

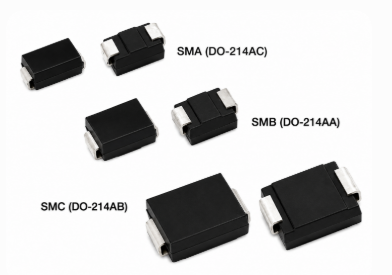

ຮູບທີ 4. ຂະໜາດແພັກເກດ SMD Diode: SMA, SMB, ແລະ SMC

ຂະຫນາດຊຸດ SMD diode ມີຜົນກະທົບໂດຍກົງຕໍ່ຄວາມສາມາດໃນການຈັດການໃນປະຈຸບັນ, ການແຜ່ກະຈາຍຄວາມຮ້ອນ, ຄວາມຫນ້າເຊື່ອຖືຂອງ PCB, ຄວາມຫມັ້ນຄົງຂອງສະຫຼັບ, ແລະປະສິດທິພາບໄຟຟ້າໃນໄລຍະຍາວ.ການເລືອກຊຸດທີ່ຖືກຕ້ອງບໍ່ພຽງແຕ່ເປັນເລື່ອງຂອງການໃສ່ອົງປະກອບໃສ່ PCB ເທົ່ານັ້ນ.ຂະ​ຫນາດ​ຂອງ​ຊຸດ​ຍັງ​ເປັນ​ປັດ​ໄຈ​ທີ່​ສໍາ​ຄັນ​ໃນ​ການ​ຄຸ້ມ​ຄອງ​ຄວາມ​ຮ້ອນ​ເນື່ອງ​ຈາກ​ວ່າ​ການ​ຄວບ​ຄຸມ​ຄວາມ​ຮ້ອນ​ທີ່​ບໍ່​ດີ​ສາ​ມາດ​ເພີ່ມ​ທະ​ວີ​ການ​ອຸນ​ຫະ​ພູມ junction​, ຫຼຸດ​ຜ່ອນ​ປະ​ສິດ​ທິ​ພາບ​, ແລະ​ຫຼຸດ​ຜ່ອນ​ຊີ​ວິດ​ຂອງ​ອົງ​ປະ​ກອບ​.

ແພກເກດ diode ຂະຫນາດນ້ອຍກວ່າໄດ້ຖືກເລືອກໂດຍທົ່ວໄປສໍາລັບການອອກແບບທີ່ຫນາແຫນ້ນແລະພະລັງງານຕ່ໍາບ່ອນທີ່ພື້ນທີ່ PCB ຈໍາກັດ.ແພັກເກັດທີ່ໃຫຍ່ກວ່າແມ່ນ ເໝາະ ສົມທີ່ສຸດ ສຳ ລັບການ ນຳ ໃຊ້ທີ່ມີກະແສໄຟຟ້າສູງ, ເພາະວ່າພວກມັນໃຫ້ປະສິດທິພາບຄວາມຮ້ອນທີ່ດີຂຶ້ນແລະຄວາມສາມາດໃນການລະບາຍຄວາມຮ້ອນທີ່ດີຂຶ້ນ.

ຊຸດ	ກະແສໄຟຟ້າສູງສຸດ	ປະສິດທິພາບຄວາມຮ້ອນ	ການນໍາໃຊ້ປົກກະຕິ
SOD-523	ຕໍ່າຫຼາຍ	ຈຳກັດ	ສັນຍານ ສະຫຼັບ
SOD-323	ຕໍ່າ	ປານກາງ	ເຫດຜົນຂະຫນາດນ້ອຍ ວົງຈອນ
SOD-123	ຂະຫນາດກາງ	ດີກວ່າ	Zener/rectifier
SMA	ປານກາງ-ສູງ	ດີ	ພະລັງງານ ການແກ້ໄຂ
SMB	ສູງ	ເຂັ້ມແຂງ	ໂທລະພາບ ການປົກປ້ອງ
SMC	ສູງຫຼາຍ	ເລີດ	ອຸດສາຫະກໍາ ພະລັງງານ

ເມື່ອຂະຫນາດຊຸດເພີ່ມຂຶ້ນ, ພື້ນທີ່ທີ່ມີຢູ່ສໍາລັບການຖ່າຍທອດຄວາມຮ້ອນກໍ່ເພີ່ມຂຶ້ນ.ແພກເກດຂະຫນາດໃຫຍ່ເຊັ່ນ SMA, SMB, ແລະ SMC ສາມາດແຜ່ຄວາມຮ້ອນໄດ້ປະສິດທິພາບຫຼາຍໃນທົ່ວພື້ນທີ່ PCB ທອງແດງ, ອະນຸຍາດໃຫ້ການດໍາເນີນງານທີ່ຫມັ້ນຄົງຫຼາຍພາຍໃຕ້ການໂຫຼດຢ່າງຕໍ່ເນື່ອງໃນປະຈຸບັນ.ການຫຸ້ມຫໍ່ຂະຫນາດນ້ອຍເຊັ່ນ SOD-523 ແລະ SOD-323 ໃຊ້ພື້ນທີ່ PCB ຫນ້ອຍແຕ່ໂດຍທົ່ວໄປມີຄວາມສາມາດລະບາຍຄວາມຮ້ອນຕ່ໍາແລະຕ້ອງການການອອກແບບຄວາມຮ້ອນທີ່ລະມັດລະວັງຫຼາຍ.

ການອອກແບບຄວາມຮ້ອນກາຍເປັນສິ່ງສໍາຄັນຫຼາຍຂື້ນໃນວົງຈອນທີ່ມີກະແສສູງແລະຄວາມຖີ່ສູງເພາະວ່າຄວາມຮ້ອນຫຼາຍເກີນໄປສາມາດເພີ່ມອຸນຫະພູມຂອງຈຸດເຊື່ອມຕໍ່ແລະສ້າງບັນຫາຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ.ອຸນຫະພູມປະຕິບັດການສູງອາດຈະຫຼຸດຜ່ອນປະສິດທິພາບ, ເພີ່ມກະແສຮົ່ວໄຫຼ, ເລັ່ງການອາຍຸຂອງ semiconductor, ແລະເພີ່ມຄວາມສ່ຽງຂອງຄວາມລົ້ມເຫຼວຂອງອົງປະກອບກ່ອນໄວອັນຄວນ.

ຮູບແບບ PCB ຍັງມີອິດທິພົນຕໍ່ອຸນຫະພູມ diode.ຄວາມຮ້ອນທີ່ສ້າງຂຶ້ນພາຍໃນຈຸດເຊື່ອມຕໍ່ semiconductor ຕ້ອງໂອນຢ່າງມີປະສິດທິພາບເຂົ້າໄປໃນຊັ້ນທອງແດງ PCB.ການຖອກທອງແດງຂະຫນາດໃຫຍ່ທີ່ເຊື່ອມຕໍ່ກັບແຜ່ນ diode ຊ່ວຍກະຈາຍຄວາມຮ້ອນໃນພື້ນທີ່ກວ້າງກວ່າແລະຫຼຸດຜ່ອນຈຸດຮ້ອນໃນທ້ອງຖິ່ນ.ໃນການຈັດວາງ PCB ທີ່ຫນາແຫນ້ນ, ພື້ນທີ່ທອງແດງບໍ່ພຽງພໍສາມາດເຮັດໃຫ້ diodes ຈັດອັນດັບຢ່າງຖືກຕ້ອງເຮັດວຽກຢູ່ໃນອຸນຫະພູມສູງ.

ໃນການອອກແບບພະລັງງານທີ່ສູງຂຶ້ນ, ປະສິດທິພາບຄວາມຮ້ອນແມ່ນໄດ້ຮັບການປັບປຸງໂດຍທົ່ວໄປໂດຍຜ່ານຮ່ອງຮອຍທອງແດງທີ່ກວ້າງຂຶ້ນ, ຍົນທອງແດງຂະຫນາດໃຫຍ່, ທໍ່ຄວາມຮ້ອນ, ໂຄງສ້າງ PCB ຫຼາຍຊັ້ນ, ແລະການເພີ່ມປະສິດທິພາບການໄຫຼຂອງອາກາດ.ເຕັກນິກເຫຼົ່ານີ້ຊ່ວຍຫຼຸດອຸນຫະພູມ junction ແລະຮັກສາສະພາບການເຮັດວຽກທີ່ປອດໄພກວ່າໃນລະຫວ່າງການປະຕິບັດງານຢ່າງຕໍ່ເນື່ອງ.

ການພິຈາລະນາທີ່ສໍາຄັນອີກອັນຫນຶ່ງແມ່ນ derating ຄວາມ​ຮ້ອນ​.ຕາຕະລາງການປະເມີນໃນປະຈຸບັນມັກຈະຖືກວັດແທກພາຍໃຕ້ເງື່ອນໄຂຫ້ອງທົດລອງທີ່ມີການຄວບຄຸມ, ໂດຍທົ່ວໄປແລ້ວປະມານ 25 ° C ອຸນຫະພູມສະພາບແວດລ້ອມ.ອຸນຫະພູມປະຕິບັດການຕົວຈິງສາມາດສູງຂຶ້ນຢ່າງຫຼວງຫຼາຍ.ເມື່ອອຸນຫະພູມສູງຂຶ້ນ, ຄວາມສາມາດໃນປະຈຸບັນທີ່ປອດໄພຂອງ diode ຫຼຸດລົງໃນຂະນະທີ່ກະແສຮົ່ວໄຫຼແລະຄວາມດັນຄວາມຮ້ອນເພີ່ມຂຶ້ນ.ການອອກແບບທີ່ມີຂອບຄວາມຮ້ອນທີ່ພຽງພໍຊ່ວຍຮັກສາຄວາມຫມັ້ນຄົງແລະຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ.

ການເລືອກຊຸດ SMD diode ຄວນມີສ່ວນຮ່ວມຫຼາຍກ່ວາການຈັບຄູ່ແຮງດັນແລະການຈັດອັນດັບໃນປະຈຸບັນ.ຂະຫນາດຊຸດ, ຄວາມຕ້ານທານຄວາມຮ້ອນ, ພື້ນທີ່ທອງແດງ PCB, ແລະເງື່ອນໄຂການເຮັດວຽກທັງຫມົດເຮັດວຽກຮ່ວມກັນເພື່ອກໍານົດວ່າ diode ສາມາດຮັກສາປະສິດທິພາບທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້ໃນລະຫວ່າງສະພາບການເຮັດວຽກຕົວຈິງ.

ຕົວກໍານົດການໄຟຟ້າທີ່ສໍາຄັນສໍາລັບການເລືອກ SMD Diode

ການເລືອກ SMD diode ທີ່ຖືກຕ້ອງຮຽກຮ້ອງໃຫ້ມີການປະເມີນຢ່າງລະມັດລະວັງຂອງຕົວກໍານົດການໄຟຟ້າທີ່ສໍາຄັນຈໍານວນຫນຶ່ງທີ່ມີຜົນກະທົບໂດຍກົງຕໍ່ປະສິດທິພາບ, ຄວາມຫມັ້ນຄົງຂອງຄວາມຮ້ອນ, ການປະຕິບັດການສະຫຼັບ, ແລະຄວາມຫນ້າເຊື່ອຖືຂອງວົງຈອນໃນໄລຍະຍາວ.

ປະເພດ diode ທີ່ແຕກຕ່າງກັນແມ່ນເຫມາະສໍາລັບສະພາບການເຮັດວຽກທີ່ແຕກຕ່າງກັນ.ບາງຄົນຖືກອອກແບບມາສໍາລັບການສະຫຼັບຄວາມໄວສູງ, ໃນຂະນະທີ່ຄົນອື່ນໃຫ້ຄວາມສໍາຄັນກັບການປ້ອງກັນກະແສໄຟຟ້າ, ລະບຽບການແຮງດັນ, ຫຼືຄວາມສາມາດໃນການຈັດການທີ່ມີຄວາມໄວສູງ.ການເຂົ້າໃຈຕົວກໍານົດການໄຟຟ້າເຫຼົ່ານີ້ຊ່ວຍກໍານົດ diode ທີ່ເຫມາະສົມທີ່ສຸດສໍາລັບຄໍາຮ້ອງສະຫມັກສະເພາະໃດຫນຶ່ງ.

ພາລາມິເຕີ	ລາຍລະອຽດ	ຄວາມສໍາຄັນ
ປີ້ນກັບກັນ ແຮງດັນ (Vr)	ສູງສຸດ ແຮງດັນຍ້ອນກັບ	ປ້ອງກັນ ການແບ່ງແຍກ
ສົ່ງຕໍ່ ແຮງດັນ (Vf)	ແຮງດັນຫຼຸດລົງ ໃນລະຫວ່າງການດໍາເນີນການ	ມີຜົນກະທົບ ປະສິດທິພາບແລະການຜະລິດຄວາມຮ້ອນ
ຮົ່ວ ປັດຈຸບັນ (IR)	ປີ້ນກັບກັນ ການຮົ່ວໄຫຼໃນປະຈຸບັນ	ສໍາຄັນສໍາລັບ ວົງຈອນພະລັງງານຕ່ໍາ
ເວລາຟື້ນຟູ (trr)	ສະຫຼັບ ຄວາມ​ໄວ​ການ​ຟື້ນ​ຕົວ​	ສໍາຄັນສໍາລັບ ການ​ດໍາ​ເນີນ​ງານ​ຄວາມ​ຖີ່​ສູງ​
ທາງແຍກ ຄວາມຈຸ (Cj)	ເກັບຄ່າເກັບ ລະຫວ່າງ terminals	ຜົນກະທົບຕໍ່ RF ແລະສະຫຼັບປະສິດທິພາບ
ສູງສຸດ ອຸນຫະພູມທາງແຍກ (Tj)	ປອດໄພສູງສຸດ ອຸນ​ຫະ​ພູມ​ປະ​ຕິ​ບັດ​ການ​	ປ້ອງກັນ ຄວາມ​ເສຍ​ຫາຍ​ຄວາມ​ຮ້ອນ​

ການເລືອກຕົວກໍານົດການໄຟຟ້າທີ່ບໍ່ຖືກຕ້ອງອາດຈະເຮັດໃຫ້ເກີດຄວາມຮ້ອນເກີນ, ການດໍາເນີນງານບໍ່ຫມັ້ນຄົງ, ການສູນເສຍພະລັງງານຫຼາຍເກີນໄປ, ປະສິດທິພາບຫຼຸດລົງ, ຄວາມຮ້ອນຂອງຄວາມຮ້ອນ, ແລະຄວາມລົ້ມເຫຼວຂອງອົງປະກອບກ່ອນໄວອັນຄວນ.ການເລືອກພາລາມິເຕີທີ່ເຫມາະສົມຊ່ວຍສະຫນັບສະຫນູນຄວາມຫນ້າເຊື່ອຖືຂອງວົງຈອນ, ຄວາມຫມັ້ນຄົງຂອງຄວາມຮ້ອນ, ປະສິດທິພາບພະລັງງານ, ແລະປະສິດທິພາບເອເລັກໂຕຣນິກໃນໄລຍະຍາວ.

ແຮງດັນສົ່ງຕໍ່ (Vf)

ແຮງດັນສົ່ງຕໍ່ກໍານົດວ່າແຮງດັນຈະສູນເສຍຫຼາຍປານໃດເມື່ອປະຈຸບັນໄຫຼຜ່ານ diode ໃນລະຫວ່າງການປະຕິບັດການຕໍ່ຫນ້າ.

ປະເພດ Diode	ແຮງດັນສົ່ງຕໍ່ປົກກະຕິ
Schottky ໄດໂອດ	0.2V–0.4V
ຊິລິໂຄນ Rectifier Diode	0.7V–1.1V

ແຮງດັນໄຟຟ້າຕ່ໍາໂດຍກົງປັບປຸງປະສິດທິພາບພະລັງງານເນື່ອງຈາກວ່າພະລັງງານໄຟຟ້າຫນ້ອຍຖືກປ່ຽນເປັນຄວາມຮ້ອນໃນລະຫວ່າງການດໍາເນີນການ.ນີ້ກາຍເປັນສິ່ງສໍາຄັນໂດຍສະເພາະໃນອຸປະກອນເອເລັກໂຕຣນິກທີ່ຫນາແຫນ້ນທີ່ພື້ນທີ່ການຄຸ້ມຄອງຄວາມຮ້ອນແມ່ນຈໍາກັດ.

Schottky diodes ຖືກເລືອກໂດຍທົ່ວໄປສໍາລັບວົງຈອນພະລັງງານທີ່ມີປະສິດທິພາບສູງເນື່ອງຈາກການຫຼຸດລົງຂອງແຮງດັນແລະພຶດຕິກໍາການປ່ຽນໄວ.ຢ່າງໃດກໍຕາມ, ເຄື່ອງແກ້ໄຂຊິລິໂຄນມາດຕະຖານອາດຈະສະຫນອງຄວາມທົນທານຂອງແຮງດັນໄຟຟ້າປີ້ນກັບກັນທີ່ດີກວ່າແລະປະຈຸບັນການຮົ່ວໄຫຼຕ່ໍາໃນບາງຄໍາຮ້ອງສະຫມັກ.

ແຮງດັນຕ່ໍາຍັງຊ່ວຍຫຼຸດຜ່ອນຄວາມກົດດັນຄວາມຮ້ອນ, ປັບປຸງປະສິດທິພາບ, ອຸນຫະພູມຂອງຈຸດເຊື່ອມຕໍ່ຕ່ໍາ, ແລະຍືດອາຍຸອົງປະກອບ.

ຄວາມ​ສໍາ​ພັນ​ການ​ກະ​ຈາຍ​ພະ​ລັງ​ງານ​:

P=V_f×I

ເຖິງແມ່ນວ່າການຫຼຸດຜ່ອນຄວາມແຮງດັນໄຟຟ້າເລັກນ້ອຍສາມາດຫຼຸດລົງຢ່າງຫຼວງຫຼາຍໃນການສູນເສຍພະລັງງານໃນລະບົບເອເລັກໂຕຣນິກທີ່ມີຄວາມໄວສູງ.

ແຮງດັນປີ້ນ (Vr)

ລະດັບແຮງດັນໄຟຟ້າປີ້ນກັບກໍານົດຄ່າແຮງດັນໄຟຟ້າກັບຄືນສູງສຸດທີ່ diode ສາມາດທົນໄດ້ຢ່າງປອດໄພກ່ອນທີ່ຈະເກີດການແຕກຫັກຂອງໄຟຟ້າ.ຖ້າແຮງດັນຍ້ອນກັບທີ່ນຳໃຊ້ເກີນຂອບເຂດກຳນົດ, ໄດໂອດອາດຈະປະສົບກັບສະພາບຂອງຫິມະຕົກ, ກະແສໄຟຟ້າຮົ່ວໄຫຼຫຼາຍເກີນໄປ, ຄວາມເສຍຫາຍຂອງເຊມິຄອນດັກເຕີຖາວອນ, ແລະຄວາມລົ້ມເຫຼວຂອງ PCB ໃນລະຫວ່າງການແຮງດັນ.

ໂດຍທົ່ວໄປແລ້ວ, ລະດັບແຮງດັນໄຟຟ້າຖືກເລືອກດ້ວຍຂອບຄວາມປອດໄພເພີ່ມເຕີມເພື່ອຊ່ວຍຮັກສາຄວາມໜ້າເຊື່ອຖືໃນລະຫວ່າງສະພາບການເຮັດວຽກຊົ່ວຄາວ.ຂອບແຮງດັນໄຟຟ້າຍ້ອນກັບບໍ່ພຽງພໍເພີ່ມຄວາມສ່ຽງຂອງບັນຫາຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວແລະຄວາມລົ້ມເຫຼວຂອງພາກສະຫນາມທີ່ບໍ່ຄາດຄິດ.

ກະແສໄຟຟ້າຮົ່ວ (IR)

ກະແສໄຟຟ້າຮົ່ວໄຫຼຫມາຍເຖິງປະລິມານຂະຫນາດນ້ອຍຂອງກະແສໄຟຟ້າທີ່ໄຫຼຜ່ານ diode ເມື່ອປີ້ນກັບຄວາມລໍາອຽງ.ເຖິງແມ່ນວ່າກະແສຮົ່ວໄຫຼຕາມປົກກະຕິແມ່ນນ້ອຍຫຼາຍ, ການຮົ່ວໄຫຼຫຼາຍເກີນໄປອາດຈະຫຼຸດຜ່ອນອາຍຸຫມໍ້ໄຟ, ປະສິດທິພາບສະແຕນບາຍຕ່ໍາ, ເພີ່ມຄວາມກົດດັນຄວາມຮ້ອນ, ແລະຜົນກະທົບຕໍ່ວົງຈອນພະລັງງານຕ່ໍາທີ່ມີຄວາມແມ່ນຍໍາ.

ໂດຍທົ່ວໄປແລ້ວກະແສຮົ່ວໄຫຼເພີ່ມຂຶ້ນເມື່ອອຸນຫະພູມເພີ່ມຂຶ້ນ, ແຮງດັນຍ້ອນກັບເພີ່ມຂຶ້ນ, ແລະຄວາມແກ່ຕົວຂອງ semiconductor ເກີດຂຶ້ນ.ປະສິດທິພາບການຮົ່ວໄຫຼຕໍ່າແມ່ນມີຄວາມສໍາຄັນໂດຍສະເພາະໃນອຸປະກອນເອເລັກໂຕຣນິກແບບພົກພາ, ລະບົບພະລັງງານຫມໍ້ໄຟ, ອຸປະກອນ IoT, ແລະວົງຈອນສະແຕນບາຍທີ່ມີປະສິດທິພາບພະລັງງານ.

ໂດຍທົ່ວໄປແລ້ວ Schottky diodes ມີກະແສຮົ່ວໄຫຼສູງກວ່າເຄື່ອງ rectifiers ຊິລິຄອນມາດຕະຖານ, ໂດຍສະເພາະໃນອຸນຫະພູມການດໍາເນີນງານທີ່ສູງ.

ຕົວຢ່າງ, Schottky diodes ໂດຍທົ່ວໄປສະຫນອງປະສິດທິພາບທີ່ດີເລີດໃນ chargers ໄວເນື່ອງຈາກວ່າແຮງດັນຕ່ໍາຂອງເຂົາເຈົ້າ.ຢ່າງໃດກໍ່ຕາມ, ກະແສການຮົ່ວໄຫຼທີ່ສູງຂຶ້ນຂອງພວກເຂົາຢູ່ໃນອຸນຫະພູມສູງອາດຈະຫຼຸດລົງເລັກນ້ອຍປະສິດທິພາບສະແຕນບາຍໃນລະບົບທີ່ໃຊ້ຫມໍ້ໄຟ.

ການແລກປ່ຽນນີ້ກາຍເປັນສິ່ງສໍາຄັນໃນການອອກແບບເອເລັກໂຕຣນິກພະລັງງານຕ່ໍາທີ່ອາຍຸຫມໍ້ໄຟຍາວແລະການບໍລິໂພກພະລັງງານສະແຕນບາຍຫນ້ອຍແມ່ນບູລິມະສິດ.

ເວລາຟື້ນຟູ (trr)

ເວລາການຟື້ນຕົວວັດແທກຄວາມໄວຂອງ diode ຢຸດການດໍາເນີນການໃນເວລາທີ່ປ່ຽນຈາກຄວາມລໍາອຽງໄປຂ້າງຫນ້າໄປສູ່ຄວາມລໍາອຽງປີ້ນກັບກັນ.

ປະເພດ Diode	ເວລາຟື້ນຟູປົກກະຕິ
ມາດຕະຖານ ເຄື່ອງແກ້	2µs–30µs
ການຟື້ນຕົວໄວ ໄດໂອດ	50ns–500ns
Schottky ໄດໂອດ	ໃກ້ສູນ

ເວລາການຟື້ນຕົວກາຍເປັນສິ່ງສຳຄັນຫຼາຍຂື້ນເມື່ອຄວາມຖີ່ຂອງການສະຫຼັບເພີ່ມຂຶ້ນ.diodes rectifier ມາດຕະຖານໂດຍທົ່ວໄປແມ່ນຍອມຮັບໄດ້ສໍາລັບການສະຫນອງພະລັງງານຕ່ໍາຄວາມຖີ່, ແຕ່ພວກເຂົາເຈົ້າອາດຈະສ້າງການສູນເສຍການສະຫຼັບຫຼາຍເກີນໄປໃນວົງຈອນຄວາມຖີ່ສູງ.

ໃນອຸປະກອນການສະຫຼັບພະລັງງານຄວາມຖີ່ສູງ, ໄດໂອດ rectifier ທີ່ຊ້າລົງອາດຈະເຮັດໃຫ້ເກີດການສູນເສຍການສະຫຼັບເພີ່ມເຕີມເນື່ອງຈາກກະແສການຟື້ນຕົວແບບປີ້ນກັບສືບຕໍ່ໄຫຼໃນໄລຍະສັ້ນໆໃນລະຫວ່າງການສະຫຼັບສະວິດ.ການຟື້ນຕົວໄວແລະ Schottky diodes ຊ່ວຍຫຼຸດຜ່ອນການສູນເສຍເຫຼົ່ານີ້, ການຜະລິດຄວາມຮ້ອນຕ່ໍາ, ແລະປັບປຸງປະສິດທິພາບການແປງໂດຍລວມ.

ການຟື້ນຕົວໄວແລະ Schottky diodes ມັກຈະເປັນທີ່ນິຍົມໃນການສະຫຼັບການສະຫນອງພະລັງງານ, ເຄື່ອງຊາດໄວ, ເຄື່ອງແປງ DC-DC, ວົງຈອນພະລັງງານ RF, ແລະລະບົບອຸດສາຫະກໍາທີ່ມີຄວາມຖີ່ສູງ.

ພຶດຕິກໍາການສະຫຼັບທີ່ໄວຂອງພວກເຂົາຊ່ວຍຫຼຸດຜ່ອນການສູນເສຍສະຫຼັບ, ການຜະລິດຄວາມຮ້ອນຕ່ໍາ, ປັບປຸງປະສິດທິພາບ, ຫຼຸດຜ່ອນສຽງລົບກວນ EMI, ແລະສະຫນັບສະຫນູນຄວາມຫມັ້ນຄົງຂອງຄວາມຮ້ອນທີ່ດີກວ່າ.

ຢ່າງໃດກໍ່ຕາມ, Schottky diodes ອາດຈະສະແດງກະແສການຮົ່ວໄຫຼຍ້ອນກັບທີ່ສູງກວ່າໃນອຸນຫະພູມສູງ, ເຊິ່ງຕ້ອງໄດ້ຮັບການພິຈາລະນາໃນສະພາບແວດລ້ອມທີ່ມີຄວາມຕ້ອງການຄວາມຮ້ອນ.

Junction Capacitance (Cj)

Junction capacitance ເປັນຕົວແທນຂອງຄ່າໄຟຟ້າທີ່ເກັບຮັກສາໄວ້ລະຫວ່າງ terminals diode.ພາລາມິເຕີນີ້ມີຜົນກະທົບໂດຍກົງຕໍ່ຄວາມໄວສະຫຼັບ, ການປະຕິບັດ RF, ຄວາມສົມບູນຂອງສັນຍານ, ແລະພຶດຕິກໍາຂອງວົງຈອນຄວາມຖີ່ສູງ.

ຄວາມອາດສາມາດຂອງຈຸດເຊື່ອມຕໍ່ຕ່ໍາຊ່ວຍປັບປຸງການສະຫຼັບຄວາມຖີ່ສູງ, ຄວາມຫມັ້ນຄົງຂອງສັນຍານ RF, ການປະຕິບັດວົງຈອນການສື່ສານ, ແລະຄວາມຖືກຕ້ອງຂອງການປະມວນຜົນສັນຍານ.

Junction capacitance ກາຍເປັນສິ່ງສໍາຄັນໂດຍສະເພາະໃນລະບົບການສື່ສານ RF, ເອເລັກໂຕຣນິກໄຮ້ສາຍ, ວົງຈອນການປະມວນຜົນສັນຍານ, ແລະລະບົບດິຈິຕອນຄວາມໄວສູງ.capacitance ຫຼາຍເກີນໄປອາດຈະແນະນໍາການບິດເບືອນສັນຍານ, ພຶດຕິກໍາການສະຫຼັບຊ້າລົງ, ແລະປະສິດທິພາບ RF ຫຼຸດລົງ.

ອຸນຫະພູມທາງແຍກສູງສຸດ (Tj)

ອຸນຫະພູມຈຸດເຊື່ອມຕໍ່ສູງສຸດ, ໂດຍທົ່ວໄປແລ້ວຂຽນເປັນ Tj, ກໍານົດອຸນຫະພູມການເຮັດວຽກທີ່ປອດໄພສູງສຸດຂອງຈຸດເຊື່ອມຕໍ່ semiconductor ພາຍໃນຂອງ diode.

ພາລາມິເຕີນີ້ເປັນສິ່ງສໍາຄັນທີ່ສຸດເພາະວ່າ diode ອາດຈະລົ້ມເຫລວເຖິງແມ່ນວ່າໃນເວລາທີ່ແຮງດັນແລະການຈັດອັນດັບໃນປະຈຸບັນປະກົດວ່າເປັນທີ່ຍອມຮັບໄດ້ຖ້າຫາກວ່າການຄຸ້ມຄອງຄວາມຮ້ອນບໍ່ພຽງພໍ.

ເມື່ອອຸນຫະພູມ junction ເພີ່ມຂຶ້ນ, diode ອາດຈະປະສົບກັບການເພີ່ມຂຶ້ນຂອງກະແສຮົ່ວໄຫຼ, ປະສິດທິພາບຫຼຸດລົງ, ຄວາມບໍ່ສະຖຽນລະພາບຂອງແຮງດັນ, ເລັ່ງການແກ່ຂອງ semiconductor, ແລະຄວາມເສຍຫາຍພາຍໃນຖາວອນ.

ໃນຄໍາຮ້ອງສະຫມັກ SMD diode ໃນປະຈຸບັນສູງ, ອຸນຫະພູມຂອງຈຸດເຊື່ອມຕໍ່ຫຼາຍເກີນໄປອາດຈະເຮັດໃຫ້ເກີດຄວາມຮ້ອນ.ອັນນີ້ເກີດຂຶ້ນເມື່ອອຸນຫະພູມທີ່ເພີ່ມຂຶ້ນເຮັດໃຫ້ກະແສໄຟຟ້າຮົ່ວໄຫຼເພີ່ມຂຶ້ນ ແລະການກະຈາຍພະລັງງານ, ເຊິ່ງຫຼັງຈາກນັ້ນຈະສ້າງຄວາມຮ້ອນຫຼາຍຂຶ້ນ ແລະເພີ່ມອຸນຫະພູມທາງເຊື່ອມຕໍ່.

ຖ້າການລະບາຍຄວາມຮ້ອນບໍ່ໄດ້ຖືກຄວບຄຸມ, diode ອາດຈະລົ້ມເຫລວຢ່າງກະທັນຫັນແລະທໍາລາຍອົງປະກອບ PCB ທີ່ຢູ່ອ້ອມຂ້າງ.

ການເຮັດວຽກຢ່າງຕໍ່ເນື່ອງຢູ່ໃກ້ກັບອຸນຫະພູມສູງສຸດຂອງຈຸດເຊື່ອມຕໍ່ອາດຈະເຮັດໃຫ້ອາຍຸການອົງປະກອບໃນໄລຍະຍາວສັ້ນ, ເຖິງແມ່ນວ່າຄວາມລົ້ມເຫຼວທັນທີທັນໃດເກີດຂຶ້ນ.ອຸນຫະພູມສູງເລັ່ງກົນໄກການສວມໃສ່ຂອງ semiconductor ແລະຫຼຸດຜ່ອນຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ.

ຄວາມຫນ້າເຊື່ອຖືຂອງຄວາມຮ້ອນແມ່ນໄດ້ຮັບການປັບປຸງໂດຍທົ່ວໄປໂດຍການນໍາໃຊ້ຊຸດ diode ຂະຫນາດໃຫຍ່, ຮ່ອງຮອຍທອງແດງທີ່ກວ້າງກວ່າ, ຂະຫນາດໃຫຍ່ PCB ທອງແດງ pours, ຜ່ານຄວາມຮ້ອນ, ການໄຫຼຂອງອາກາດທີ່ດີກວ່າ, ແລະເຕັກນິກການ derating ໃນປັດຈຸບັນ.

ການຈັດການຄວາມຮ້ອນທີ່ເຫມາະສົມຊ່ວຍຮັກສາອຸນຫະພູມຂອງຈຸດເຊື່ອມຕໍ່ທີ່ປອດໄພ, ປັບປຸງຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ, ແລະຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງຄວາມລົ້ມເຫຼວຂອງອົງປະກອບກ່ອນໄວອັນຄວນໃນລະບົບເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມ.

ສໍາລັບຕົວຢ່າງ, ແຜ່ນຂໍ້ມູນ diode ອາດຈະກໍານົດອຸນຫະພູມຈຸດສູງສຸດຂອງ 150 ° C ແລະຄ່າ RθJA ຂອງ 90 ° C / W.ຄ່າເຫຼົ່ານີ້ຊ່ວຍປະເມີນວ່າໄດໂອດສາມາດເຮັດວຽກໄດ້ຢ່າງປອດໄພພາຍໃຕ້ອຸນຫະພູມສະພາບແວດລ້ອມທີ່ຄາດໄວ້ ແລະເງື່ອນໄຂການກະຈາຍພະລັງງານຫຼືບໍ່.

ວິທີການທົດສອບ SMD Diode ດ້ວຍ Multimeter

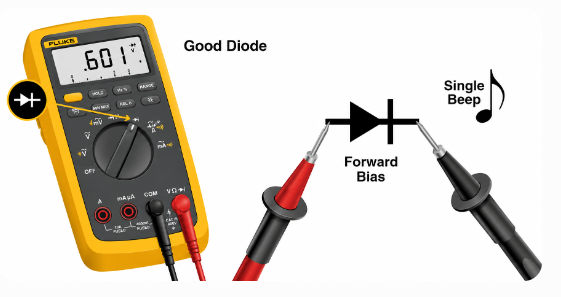

ຮູບທີ 5. ການທົດສອບ SMD Diode ດ້ວຍ Multimeter

ການທົດສອບ SMD diode ກັບ a ມັລຕິມິເຕີ ຊ່ວຍກໍານົດບັນຫາທົ່ວໄປເຊັ່ນ: ວົງຈອນສັ້ນ, ວົງຈອນເປີດ, ຄວາມເສຍຫາຍຮົ່ວໄຫຼ, ແລະຄວາມລົ້ມເຫຼວຂອງຄວາມຮ້ອນ.ຂັ້ນຕອນການທົດສອບທີ່ເຫມາະສົມແມ່ນສໍາຄັນເພາະວ່າການວັດແທກທີ່ບໍ່ຖືກຕ້ອງອາດຈະນໍາໄປສູ່ການວິນິດໄສທີ່ບໍ່ຖືກຕ້ອງຫຼືຄວາມເສຍຫາຍຂອງ PCB ໂດຍບັງເອີນ.

ຂໍ້ຄວນລະວັງຄວາມປອດໄພກ່ອນການທົດສອບ

ກ່ອນທີ່ຈະປະຕິບັດການວັດແທກ diode ໃດ:

1. ຕັດການເຊື່ອມຕໍ່ແລະແຍກພະລັງງານຈາກວົງຈອນ

2. ປ່ອຍຕົວເກັບປະຈຸໃຫ້ໝົດກ່ອນທີ່ຈະສຳຜັດກັບ PCB

3. ຫຼີກເວັ້ນການທົດສອບວົງຈອນທີ່ມີພະລັງງານ

4. ໃຊ້ການປົກປ້ອງ ESD ເມື່ອຈັດການເອເລັກໂຕຣນິກທີ່ລະອຽດອ່ອນ

ຕົວເກັບປະຈຸຂະຫນາດໃຫຍ່ພາຍໃນເຄື່ອງສະຫນອງພະລັງງານ, ເຄື່ອງຊາດ, ແລະເຄື່ອງເອເລັກໂຕຣນິກອຸດສາຫະກໍາອາດຈະຮັກສາແຮງດັນໄຟຟ້າອັນຕະລາຍເຖິງແມ່ນວ່າຈະເອົາພະລັງງານອອກ.Discharging capacitors ຊ່ວຍຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງການຊ໊ອກໄຟຟ້າແລະຄວາມເສຍຫາຍອົງປະກອບໂດຍບັງເອີນ.

ການວັດແທກໃນວົງຈອນແມ່ນຍັງບໍ່ມີຄວາມຫນ້າເຊື່ອຖືຢ່າງເຕັມທີ່ເນື່ອງຈາກວ່າອົງປະກອບ PCB ອ້ອມຂ້າງອາດຈະສ້າງການອ່ານທີ່ບໍ່ຖືກຕ້ອງ.ຕົວຕ້ານທານຂະຫນານ, capacitor, inductors, ແລະເສັ້ນທາງ semiconductor ສາມາດສົ່ງຜົນກະທົບຕໍ່ການວັດແທກ multimeter ແລະຜະລິດຜົນທີ່ເຂົ້າໃຈຜິດ.

ສໍາລັບການແກ້ໄຂບັນຫາທີ່ຖືກຕ້ອງຫຼາຍຂຶ້ນ, ຂ້າງຫນຶ່ງຂອງ diode ມັກຈະຖືກຍົກອອກຈາກ PCB ເພື່ອແຍກອົງປະກອບໃນລະຫວ່າງການທົດສອບ.

Forward Bias Test

ຕັ້ງຄ່າ multimeter ເປັນໂຫມດການທົດສອບ diode.ເຊື່ອມຕໍ່ probe ສີແດງກັບ anode ແລະ probe ສີດໍາກັບ cathode ໄດ້.ໄດໂອດທີ່ມີສຸຂະພາບດີຕາມປົກກະຕິສະແດງການຫຼຸດລົງແຮງດັນຕໍ່ຫນ້າປະມານ 0.2V–0.4V ສໍາລັບ Schottky diodes ແລະ 0.6V–0.7V ສໍາລັບຊິລິໂຄນ diodes.ການອ່ານເຫຼົ່ານີ້ສະແດງເຖິງການຫຼຸດລົງແຮງດັນຂອງ diode ໃນລະຫວ່າງການດໍາເນີນການ.ແຮງດັນຕ່ໍາໃນ diodes Schottky ຊ່ວຍປັບປຸງປະສິດທິພາບແລະຫຼຸດຜ່ອນການຜະລິດຄວາມຮ້ອນໃນວົງຈອນສະຫຼັບຄວາມຖີ່ສູງ.

Reverse Bias Test

ປີ້ນເຄື່ອງກວດວັດ multimeter ໂດຍການເຊື່ອມຕໍ່ probe ສີດໍາກັບ anode ແລະ probe ສີແດງກັບ cathode.ໄດໂອດທີ່ມີສຸຂະພາບດີຄວນຂັດຂວາງການໄຫຼຂອງກະແສໄຟຟ້າຍ້ອນກັບ.multimeter ປົກກະຕິສະແດງ OL (Open Loop) ຫຼືຄວາມຕ້ານທານສູງຫຼາຍ.ຖ້າກະແສໄຟຟ້າສາມາດວັດແທກໄດ້ໃນຄວາມລໍາອຽງດ້ານປີ້ນກັບກັນ, ໄດໂອດອາດຈະໄດ້ຮັບຄວາມເສຍຫາຍຈາກການຮົ່ວໄຫຼ, ການແຕກແຍກ, ຫຼືການເຊື່ອມໂຊມຂອງຄວາມຮ້ອນ.ບັນຫາການຮົ່ວໄຫຼຍ້ອນກັບມັກຈະຮ້າຍແຮງຂຶ້ນໃນອຸນຫະພູມການເຮັດວຽກທີ່ສູງ.

ຕົວຊີ້ວັດຄວາມລົ້ມເຫຼວທົ່ວໄປ

ອາການ	ສາເຫດທີ່ເປັນໄປໄດ້
0V ທັງສອງ ທິດທາງ	shorted diode
OL ທັງສອງ ທິດທາງ	ເປີດ diode
ບໍ່ໝັ້ນຄົງ ການອ່ານ	ຄວາມຮ້ອນ ຄວາມເສຍຫາຍຫຼືການຮົ່ວໄຫຼ

diodes ສັ້ນ ໂດຍທົ່ວໄປແລ້ວເກີດຂຶ້ນຫຼັງຈາກຄວາມກົດດັນໄຟຟ້າ, ເຫດການຂົ້ວໂລກກົງກັນຂ້າມ, ຄວາມຮ້ອນເກີນໄປ, ຫຼືຄວາມເສຍຫາຍຂອງກະແສໄຟຟ້າ.ເປີດ diode ຄວາມລົ້ມເຫລວອາດຈະເກີດຈາກຄວາມເສຍຫາຍຂອງສາຍພັນທະບັດ, ການຮອບວຽນຄວາມຮ້ອນຫຼາຍເກີນໄປ, ການແຕກຂອງກົນຈັກ, ຫຼືຄວາມບົກຜ່ອງດ້ານການຜະລິດ.ບໍ່ໝັ້ນຄົງ ຫຼື ບໍ່ສອດຄ່ອງ ການອ່ານອາດຈະຊີ້ບອກເຖິງຄວາມເສຍຫາຍຄວາມຮ້ອນພາຍໃນ, ບັນຫາການຮົ່ວໄຫຼໃນປະຈຸບັນ, ຮອຍແຕກຂອງຂໍ້ຕໍ່ solder, ຫຼືການເຊື່ອມໂຊມຂອງ semiconductor ບາງສ່ວນ.

ໃນວົງຈອນສະຫຼັບຄວາມຖີ່ສູງແລະການສະຫນອງພະລັງງານ, diodes SMD ທີ່ຜິດພາດອາດຈະເຮັດໃຫ້ເກີດຄວາມຮ້ອນຫຼາຍເກີນໄປ, ແຮງດັນຜົນຜະລິດທີ່ບໍ່ຫມັ້ນຄົງ, ການສະຫຼັບສິ່ງລົບກວນ, ປະສິດທິພາບການສາກໄຟຫຼຸດລົງ, ແລະການເຮັດວຽກຂອງວົງຈອນ intermittent.

ການທົດສອບ multimeter ທີ່ຖືກຕ້ອງຊ່ວຍກໍານົດ diodes ຜິດປົກກະຕິຢ່າງໄວວາແລະສະຫນັບສະຫນູນການແກ້ໄຂບັນຫາທີ່ຖືກຕ້ອງຫຼາຍຂຶ້ນໃນລະບົບເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມ.

ຄວາມລົ້ມເຫຼວຂອງ SMD Diode ທົ່ວໄປແລະຄວາມຜິດພາດໃນການອອກແບບ PCB

ເຖິງແມ່ນວ່າ SMD diodes ຖືກອອກແບບມາສໍາລັບການດໍາເນີນງານໃນໄລຍະຍາວທີ່ຫນ້າເຊື່ອຖື, ຄວາມລົ້ມເຫຼວຍັງສາມາດເກີດຂື້ນໃນເວລາທີ່ການອອກແບບວົງຈອນ, ການຄຸ້ມຄອງຄວາມຮ້ອນ, ຫຼືການປະຕິບັດຮູບແບບ PCB ບໍ່ໄດ້ຖືກປັບປຸງຢ່າງຖືກຕ້ອງ.ບັນຫາ diode ຈໍານວນຫຼາຍບໍ່ໄດ້ເກີດມາຈາກຄວາມບົກຜ່ອງດ້ານການຜະລິດແຕ່ໂດຍບັນຫາກ່ຽວກັບການອອກແບບເຊັ່ນ overstress ໄຟຟ້າ, ຄວາມຮ້ອນຫຼາຍເກີນໄປ, ຮູບແບບ PCB ບໍ່ດີ, ການໄຫຼ electrostatic (ESD), ແລະຂໍ້ບົກພ່ອງ soldering.ບັນຫາເຫຼົ່ານີ້ສາມາດຫຼຸດຜ່ອນການປະຕິບັດ, ຫຼຸດຜ່ອນອາຍຸຂອງອົງປະກອບ, ແລະສ້າງຄວາມກັງວົນກ່ຽວກັບຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວໃນລະບົບເອເລັກໂຕຣນິກ.

ການເຂົ້າໃຈກົນໄກຄວາມລົ້ມເຫຼວຂອງ SMD diode ທົ່ວໄປແລະຄວາມຜິດພາດໃນການອອກແບບ PCB ຊ່ວຍກໍານົດສາເຫດຂອງບັນຫາວົງຈອນແລະສະຫນັບສະຫນູນການອອກແບບກະດານທີ່ເຊື່ອຖືໄດ້ຫຼາຍຂຶ້ນ.ຄວາມລົ້ມເຫລວຫຼາຍແມ່ນມາຈາກການຈັດການຄວາມຮ້ອນທີ່ບໍ່ພຽງພໍ, ການເລືອກ diode ທີ່ບໍ່ຖືກຕ້ອງ, ຂອບແຮງດັນໄຟຟ້າບໍ່ພຽງພໍ, ການຈັດວາງອົງປະກອບທີ່ບໍ່ດີ, ຫຼືເງື່ອນໄຂການເຊື່ອມໂລຫະທີ່ບໍ່ຖືກຕ້ອງ.ປັດໃຈການອອກແບບເຫຼົ່ານີ້ຄ່ອຍໆສົ່ງຜົນກະທົບຕໍ່ການປະຕິບັດເຖິງແມ່ນວ່າວົງຈອນໃນເບື້ອງຕົ້ນເບິ່ງຄືວ່າຈະເຮັດວຽກຢ່າງຖືກຕ້ອງ.

ຄວາມລົ້ມເຫຼວຂອງ SMD Diode ທົ່ວໄປແລະຜົນກະທົບຂອງພວກເຂົາ

ຄວາມລົ້ມເຫຼວ ສາເຫດ	ທົ່ວໄປ ອາການ	ອາດຈະ ຜົນໄດ້ຮັບ
overstress ໄຟຟ້າ	ຮ້ອນເກີນໄປ	ຄວາມເສຍຫາຍເກີນປະຈຸບັນ
ຄວາມຮ້ອນຫຼາຍເກີນໄປ	ບາດແຜ	ລະບາຍຄວາມຮ້ອນ
ການເປີດເຜີຍ ESD	ການສູນເສຍການປ້ອງກັນກະແສໄຟຟ້າ	ການເຊື່ອມໂຊມ TVS diode
ຄວາມເສຍຫາຍ PCB flex	ການດໍາເນີນງານແບບບໍ່ຢຸດຢັ້ງ	ຮອຍແຕກຂອງຂໍ້ຕໍ່ solder
soldering ທີ່ບໍ່ຖືກຕ້ອງ	ບໍ່ສະຖຽນລະພາບຂອງແຮງດັນ	ການຮົ່ວໄຫຼຍ້ອນກັບແລະບໍ່ຫມັ້ນຄົງ ການດໍາເນີນງານ

overstress ໄຟຟ້າແມ່ນຫນຶ່ງໃນສາເຫດທົ່ວໄປທີ່ສຸດຂອງຄວາມລົ້ມເຫຼວຂອງ SMD diode.ອັນນີ້ເກີດຂຶ້ນເມື່ອໄດໂອດເຮັດວຽກເກີນແຮງດັນ ຫຼື ຂີດຈຳກັດປັດຈຸບັນຂອງມັນ, ເຮັດໃຫ້ເກີດຄວາມຮ້ອນຫຼາຍເກີນໄປ ແລະອາດທຳລາຍຈຸດເຊື່ອມເຊມິຄອນດັກເຕີ.overstress ຢ່າງຕໍ່ເນື່ອງສາມາດທໍາລາຍລັກສະນະໄຟຟ້າຢ່າງຖາວອນແລະຫຼຸດຜ່ອນຄວາມຫນ້າເຊື່ອຖື.

ຄວາມກົດດັນດ້ານຄວາມຮ້ອນແມ່ນປັດໃຈສໍາຄັນອີກອັນຫນຶ່ງ, ໂດຍສະເພາະໃນການອອກແບບ PCB ທີ່ຫນາແຫນ້ນທີ່ພື້ນທີ່ທອງແດງຈໍາກັດຈໍາກັດການກະຈາຍຄວາມຮ້ອນ.ອຸນ​ຫະ​ພູມ junction ສູງ​ອາດ​ຈະ​ເພີ່ມ​ຂຶ້ນ​ໃນ​ປັດ​ຈຸ​ບັນ​ຮົ່ວ​ໄຫຼ​, ການ​ຫຼຸດ​ຜ່ອນ​ປະ​ສິດ​ທິ​ພາບ​, ເລັ່ງ​ການ​ແກ່​, ແລະ​ໃນ​ທີ່​ສຸດ​ຈະ​ເຮັດ​ໃຫ້​ຄວາມ​ຮ້ອນ runaway​.

ຄວາມເສຍຫາຍ ESD ມັກຈະມີຜົນກະທົບຕໍ່ diodes ປ້ອງກັນທີ່ໃຊ້ຢູ່ໃກ້ກັບການໂຕ້ຕອບການສື່ສານ.ການສໍາຜັດກັບເຫດການຊົ່ວຄາວຫຼາຍຄັ້ງສາມາດເຮັດໃຫ້ຄວາມສາມາດປ້ອງກັນຂອງອຸປະກອນຫຼຸດລົງເທື່ອລະກ້າວແລະຫຼຸດລົງປະສິດທິພາບຂອງມັນໃນໄລຍະເວລາ.

ຄວາມຜິດພາດການອອກແບບ PCB ທົ່ວໄປທີ່ມີຜົນກະທົບຕໍ່ຄວາມຫນ້າເຊື່ອຖືຂອງ SMD Diode

ການຈັດວາງ PCB ແລະການປະຕິບັດການອອກແບບຫຼາຍໆຢ່າງສາມາດເພີ່ມຄວາມສ່ຽງຕໍ່ຄວາມລົ້ມເຫລວໂດຍບໍ່ໄດ້ຕັ້ງໃຈ.

ແຜ່ນລະບາຍຄວາມຮ້ອນທີ່ມີຂະໜາດນ້ອຍສາມາດຈຳກັດການຖ່າຍທອດຄວາມຮ້ອນຈາກໄດໂອດເຂົ້າໄປໃນ PCB.ຖ້າພື້ນທີ່ທອງແດງມີຂະຫນາດນ້ອຍເກີນໄປ, ຄວາມຮ້ອນອາດຈະສະສົມປະມານອົງປະກອບແລະເພີ່ມອຸນຫະພູມ junction ລະຫວ່າງການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງ.

ການຈັດວາງ diode TVS ທີ່ບໍ່ຖືກຕ້ອງສາມາດຫຼຸດຜ່ອນປະສິດທິພາບການປ້ອງກັນ.ອຸປະກອນປ້ອງກັນທີ່ວາງໄວ້ໄກເກີນໄປຈາກຕົວເຊື່ອມຕໍ່ພາຍນອກອາດຈະອະນຸຍາດໃຫ້ spikes ຊົ່ວຄາວເດີນທາງເລິກເຂົ້າໄປໃນວົງຈອນກ່ອນທີ່ຈະສະກັດກັ້ນເກີດຂຶ້ນ.

ການນໍາໃຊ້ diodes rectifier ຊ້າໃນວົງຈອນຄວາມໄວສູງອາດຈະແນະນໍາການປ່ຽນສິ່ງລົບກວນ, ການສູນເສຍພະລັງງານເພີ່ມຂຶ້ນ, ປະສິດທິພາບຫຼຸດລົງ, ແລະບັນຫາການແຊກແຊງໄຟຟ້າ.ການຟື້ນຕົວໄວແລະ Schottky diodes ໂດຍທົ່ວໄປແມ່ນເຫມາະສົມສໍາລັບການອອກແບບທີ່ມີຄວາມຖີ່ສູງ.

ຂອບແຮງດັນໄຟຟ້າຍ້ອນກັບບໍ່ພຽງພໍກໍ່ສາມາດສ້າງບັນຫາຄວາມໜ້າເຊື່ອຖືໄດ້.ການເລືອກ diode ໃກ້ເກີນໄປກັບແຮງດັນປະຕິບັດງານທີ່ຄາດໄວ້ເຮັດໃຫ້ຄວາມທົນທານພຽງເລັກນ້ອຍສໍາລັບແຮງດັນໄຟຟ້າຫຼືສະພາບການເຮັດວຽກທີ່ບໍ່ຄາດຄິດ.

ການປະຕິບັດ diode ທີ່ເຊື່ອຖືໄດ້ມັກຈະຂຶ້ນກັບການສົມທົບການອອກແບບຄວາມຮ້ອນທີ່ເຫມາະສົມ, ຂອບໄຟຟ້າທີ່ພຽງພໍ, ຮູບແບບ PCB ທີ່ດີທີ່ສຸດ, ການຈັດວາງການປ້ອງກັນ surge ປະສິດທິພາບ, ແລະການເຊື່ອມຕໍ່ solder ຫມັ້ນຄົງ.ການຕັດສິນໃຈອອກແບບຂະຫນາດນ້ອຍສາມາດມີຜົນກະທົບທີ່ສໍາຄັນຕໍ່ຄວາມຫນ້າເຊື່ອຖືຂອງວົງຈອນໃນໄລຍະຍາວແລະປະສິດທິພາບ.

SMD Diodes ທຽບກັບ Diodes ຜ່ານຮູ

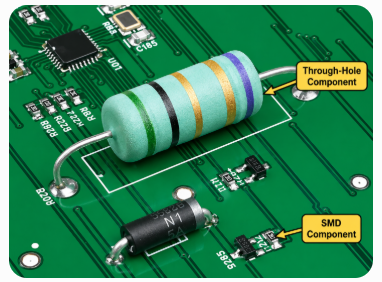

ຮູບທີ 6. SMD ທຽບກັບອົງປະກອບຜ່ານຮູໃນ PCB

diodes SMD ແລະ diodes ຜ່ານຮູທັງສອງປະຕິບັດຫນ້າທີ່ໄຟຟ້າທີ່ຄ້າຍຄືກັນ, ແຕ່ພວກເຂົາແຕກຕ່າງກັນຢ່າງຫຼວງຫຼາຍໃນຂະຫນາດ, ວິທີການຜະລິດ, ພຶດຕິກໍາຄວາມຮ້ອນ, ຄວາມທົນທານຂອງກົນຈັກ, ແລະການເຊື່ອມໂຍງ PCB.

ຄຸນສົມບັດ	SMD ໄດໂອດ	ຜ່ານຂຸມ ໄດໂອດ
ຂະຫນາດ PCB	ກະທັດຮັດ	ໃຫຍ່ກວ່າ
ການຜະລິດ	SMT ອັດຕະໂນມັດ	ຄູ່ມື/wave solder
ປະສິດທິພາບຄວາມຖີ່ສູງ	ດີກວ່າ	ຕ່ໍາກວ່າ
ການສ້ອມແປງ	ຍາກກວ່າ	ງ່າຍກວ່າ
ການກະຈາຍຄວາມຮ້ອນ	ປານກາງ	ດີກວ່າສໍາລັບພະລັງງານສູງ
ການນໍາໃຊ້ທົ່ວໄປ	ແບບພົກພາ ເອເລັກໂຕຣນິກ	ລະບົບອຸດສາຫະກໍາ

ໂດຍທົ່ວໄປແລ້ວ SMD diodes ແມ່ນເປັນທີ່ນິຍົມໃນອຸປະກອນເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມເນື່ອງຈາກວ່າພວກເຂົາເຈົ້າສະຫນັບສະຫນູນຮູບແບບ PCB ຂະຫນາດນ້ອຍ, ການຜະລິດມະຫາຊົນອັດຕະໂນມັດ, ອຸປະກອນເອເລັກໂຕຣນິກທີ່ມີນ້ໍາຫນັກເບົາ, ແລະການປັບປຸງປະສິດທິພາບຄວາມຖີ່ສູງ.

ເສັ້ນທາງໄຟຟ້າທີ່ສັ້ນກວ່າຂອງພວກເຂົາຊ່ວຍຫຼຸດຜ່ອນການ inductance ແລະ capacitance ຂອງແມ່ກາຝາກ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບວົງຈອນສະຫຼັບຄວາມໄວສູງ, ລະບົບການສື່ສານ RF, ເຄື່ອງແປງພະລັງງານທີ່ຫນາແຫນ້ນ, ແລະອຸປະກອນເອເລັກໂຕຣນິກທີ່ຫນາແຫນ້ນ.

ໄດໂອດຜ່ານຮູ, ແນວໃດກໍ່ຕາມ, ອາດຈະຍັງຖືກໃຈໃນລະບົບພະລັງງານສູງ, ຄໍາຮ້ອງສະຫມັກທີ່ຮຸນແຮງໃນປະຈຸບັນ, ສະພາບແວດລ້ອມກົນຈັກທີ່ຮຸນແຮງ, ແລະອຸປະກອນທີ່ຕ້ອງການການສ້ອມແປງຫຼືການທົດແທນທີ່ງ່າຍຂຶ້ນ.

ເນື່ອງຈາກວ່າອົງປະກອບຜ່ານຮູໃຊ້ສາຍນໍາສາຍເຂົ້າໄປໃນ PCB, ພວກມັນມັກຈະສະຫນອງການຍຶດເອົາກົນຈັກທີ່ເຂັ້ມແຂງແລະການຈັດການຄວາມຮ້ອນທີ່ດີກວ່າສໍາລັບອຸປະກອນພະລັງງານຂະຫນາດໃຫຍ່.

ໃນອຸປະກອນເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມ, SMD diodes ຄອບງໍາເພາະວ່າການຈັດວາງ PCB ຫນາແຫນ້ນແລະການປະກອບ SMT ອັດຕະໂນມັດຫຼຸດລົງຢ່າງຫຼວງຫຼາຍຄ່າໃຊ້ຈ່າຍໃນການຜະລິດແລະເພີ່ມຄວາມໄວການຜະລິດ.

ວິທີການເລືອກ SMD Diode ທີ່ຖືກຕ້ອງ

ການເລືອກ SMD diode ທີ່ຖືກຕ້ອງຮຽກຮ້ອງໃຫ້ມີການດຸ່ນດ່ຽງປະສິດທິພາບໄຟຟ້າ, ຄວາມສາມາດຂອງຄວາມຮ້ອນ, ຄວາມຫນ້າເຊື່ອຖື, ຄວາມໄວສະຫຼັບ, ຂະຫນາດຊຸດ, ແລະຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກ.

ການນໍາໃຊ້ diode ທີ່ບໍ່ຖືກຕ້ອງອາດຈະນໍາໄປສູ່ການ overheating, ບໍ່ສະຖຽນລະພາບຂອງແຮງດັນ, ປະສິດທິພາບຫຼຸດລົງ, ການສູນເສຍພະລັງງານຫຼາຍເກີນໄປ, ແລະຄວາມລົ້ມເຫຼວຂອງອົງປະກອບກ່ອນໄວອັນຄວນ.

ການເລືອກ diode ທີ່ເຫມາະສົມຊ່ວຍສະຫນັບສະຫນູນຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ, ຄວາມຫມັ້ນຄົງຂອງຄວາມຮ້ອນ, ແລະການປະຕິບັດລະບົບເອເລັກໂຕຣນິກໂດຍລວມ.

ຄູ່ມືການຄັດເລືອກໂດຍອີງໃສ່ຄໍາຮ້ອງສະຫມັກ

ຄໍາຮ້ອງສະຫມັກ	Diode ແນະນໍາ
ເຄື່ອງສາກໄວ	Schottky ໄດໂອດ
ແຮງດັນ ລະບຽບ	ໄດໂອດ Zener
USB ESD ການປົກປ້ອງ	TVS diode
ການປັບ RF	ຕົວປ່ຽນ ໄດໂອດ
AC ການແກ້ໄຂ	ເຄື່ອງແກ້ ໄດໂອດ

ປັດໃຈຫຼັກທີ່ຄວນພິຈາລະນາໃນລະຫວ່າງການເລືອກ

• ການປະເມີນຄ່າແຮງດັນໄຟຟ້າປີ້ນ: ໄດໂອດຕ້ອງທົນກັບແຮງດັນໄຟຟ້າປີ້ນໄດ້ຢ່າງປອດໄພສູງສຸດທີ່ມີຢູ່ໃນວົງຈອນ.ຂອບແຮງດັນໄຟຟ້າບໍ່ພຽງພໍເພີ່ມຄວາມສ່ຽງຕໍ່ການແຕກຫັກໃນລະຫວ່າງການເກີດແຮງດັນໄຟຟ້າຊົ່ວຄາວ.

•ຄວາມສາມາດໃນການຈັດການໃນປະຈຸບັນ: diode ຄວນສະຫນັບສະຫນູນຢ່າງປອດໄພທັງສອງສະພາບປະຈຸບັນຢ່າງຕໍ່ເນື່ອງແລະ surge.ຄໍາຮ້ອງສະຫມັກໃນປະຈຸບັນທີ່ສູງຂຶ້ນມັກຈະຕ້ອງການການຫຸ້ມຫໍ່ຂະຫນາດໃຫຍ່, ການລະບາຍຄວາມຮ້ອນທີ່ດີກວ່າ, ແລະຮ່ອງຮອຍ PCB ທີ່ກວ້າງກວ່າ.

• ຄວາມໄວການສະຫຼັບ: ວົງຈອນຄວາມຖີ່ສູງຕ້ອງການການຟື້ນຕົວໄວ ຫຼື Schottky diodes ເພື່ອຫຼຸດຜ່ອນການສູນເສຍການສະຫຼັບ ແລະປັບປຸງປະສິດທິພາບ.

• ປະສິດທິພາບຄວາມຮ້ອນ: ຄວາມສາມາດດ້ານຄວາມຮ້ອນແມ່ນສໍາຄັນເພາະວ່າອຸນຫະພູມຂອງຈຸດເຊື່ອມຕໍ່ຫຼາຍເກີນໄປອາດຈະເຮັດໃຫ້ອາຍຸການອົງປະກອບສັ້ນລົງແລະຫຼຸດຜ່ອນຄວາມຫນ້າເຊື່ອຖື.

• ຂໍ້ຈໍາກັດຂອງ PCB Space: ອຸປະກອນອີເລັກໂທຣນິກທີ່ຫນາແຫນ້ນມັກຈະຕ້ອງການຊຸດ SMD ຂະຫນາດນ້ອຍກວ່າເພື່ອສະຫນັບສະຫນູນຮູບແບບ PCB ທີ່ມີຄວາມຫນາແຫນ້ນສູງ.

ແນວໃດກໍ່ຕາມ, ແພກເກດທີ່ນ້ອຍກວ່າອາດມີຄວາມສາມາດໃນການຈັດການຄວາມຮ້ອນ ແລະປັດຈຸບັນຕໍ່າກວ່າ.

ການເລືອກ Diodes ສໍາລັບອຸດສາຫະກໍາທີ່ແຕກຕ່າງກັນ

• ເຄື່ອງອີເລັກໂທຣນິກຂອງລົດຍົນ: ຄວາມໜ້າເຊື່ອຖືຂອງກະແສໄຟຟ້າສູງ, ຄວາມທົນທານຕໍ່ອຸນຫະພູມກວ້າງ, ແລະການປະຕິບັດຕາມ AEC-Q101 ແມ່ນມີຄວາມສຳຄັນຕໍ່ການຮັກສາການເຮັດວຽກທີ່ໝັ້ນຄົງພາຍໃຕ້ສະພາບໄຟຟ້າ ແລະ ສິ່ງແວດລ້ອມທີ່ຮຸນແຮງ.

• ອຸປະກອນອີເລັກໂທຣນິກ: ຂະໜາດກະທັດຮັດ, ການສູນເສຍພະລັງງານຕໍ່າ, ແລະປະສິດທິພາບການຜະລິດສູງແມ່ນໄດ້ຮັບການບູລິມະສິດທົ່ວໄປໃນການອອກແບບ PCB ທີ່ມີຄວາມຫນາແຫນ້ນແລະລະບົບພົກພາ.

• ລະບົບອຸດສາຫະກໍາ: ຄວາມທົນທານຂອງຄວາມຮ້ອນ, ຄວາມສາມາດໃນປະຈຸບັນສູງ, ແລະຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວແມ່ນມີຄວາມສໍາຄັນສໍາລັບການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງໃນສະພາບແວດລ້ອມໄຟຟ້າທີ່ຕ້ອງການ.

• RF ແລະລະບົບການສື່ສານ: ການສະຫຼັບໄວ, ຄວາມອາດສາມາດຂອງຈຸດເຊື່ອມຕໍ່ຕ່ໍາ, ແລະປະສິດທິພາບຄວາມຖີ່ສູງທີ່ຫມັ້ນຄົງຊ່ວຍຮັກສາຄວາມສົມບູນຂອງສັນຍານແລະພຶດຕິກໍາການສື່ສານປະສິດທິພາບ.

ການເລືອກຊຸດ diode ທີ່ຖືກຕ້ອງແລະຂໍ້ມູນສະເພາະຂອງໄຟຟ້າຊ່ວຍເພີ່ມປະສິດທິພາບພະລັງງານ, ການປ້ອງກັນວົງຈອນ, ແລະຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວໃນລະບົບເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມ.
